用了4年的华硕灵焕3Pro平板，当初主要是看中它的轻薄方便出差携带。最近因为一直在折腾VMware和Python，感觉自带的256G硬盘实在不够用。于是决定拆机清一下灰顺便把硬盘换掉。

在网上查了一下找到了一些拆机图，但是硬盘用哪种型号的都没有讲，只是在2016年的一份评测报告里提到过支持PCI-E X4，但是没有其他实例证实，决定机器拆开后再定。

用热风枪调到中档温度对着屏幕边沿慢慢吹，等看到有地方翘起来后用吸盘夹轻轻吸起来，然后风枪对着缝隙吹，直到整个屏幕完全脱离。这个过程比较考验耐心，如果心急的话搞不好就会把屏幕搞裂掉。我一开始的温度还是调高了，结果屏幕贴膜有些地方被烤变形了，只能换掉。

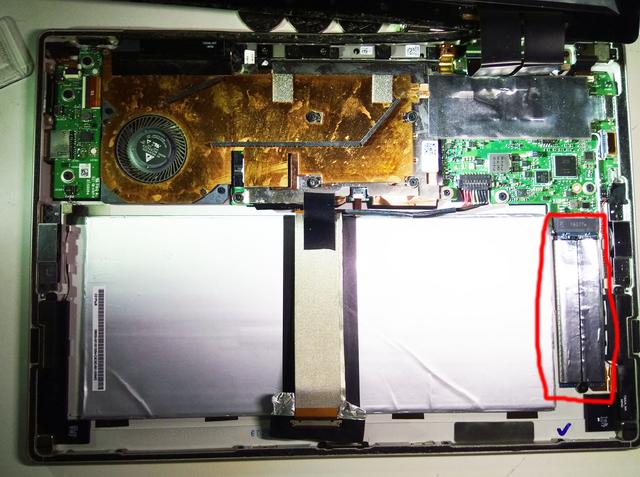

拆机后的实物图，右边红圈处是硬盘位置

拆开屏幕后将硬盘拆下来看了一下，原装的是镁光1100系列的M.2(SATA)硬盘。但是接口好象是支持M.2 Nvme协议？用软件测了一下确实是支持PCI-E X4的，但不确定会不是被雷电接口占用了。不管那么多，先将在某东买到的 西数SSD 1T蓝盘(M.2 Nvme)装上去试机。开机后进BIOS不认这块硬盘，去华硕官网上查看BIOS版本已经是最新的了。进BIOS里把所有的可能项都尝试了一遍，确认灵焕3Pro不支持M.2 Nvme协议的SSD！只能换上西数的另一款SSD 1T蓝盘(M.2 SATA)，开机后再进BIOS顺利认出。

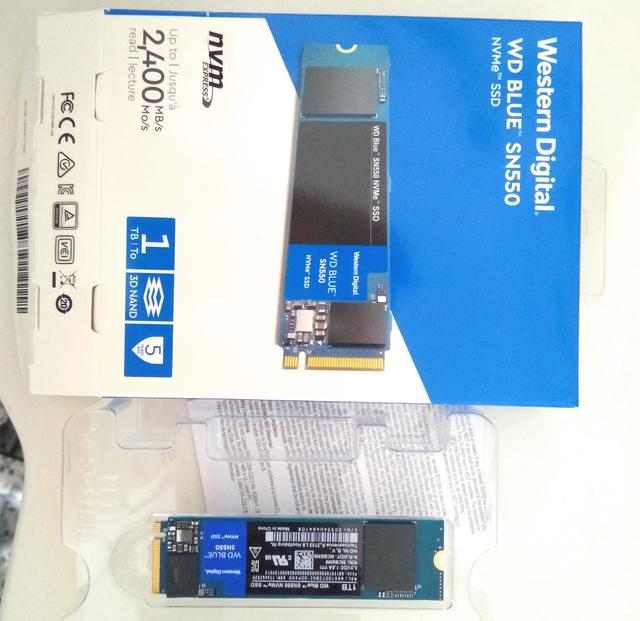

最先换上的M.2 Nvme协议硬盘

最终换上的M.2 SATA协议硬盘

上测试软件，可以看出西数的这款SSD其实是由闪迪代工的G5系列。读写速度都比较一般，但考虑到能在我这款2016年的平板上运行，感觉已经相当不错了。

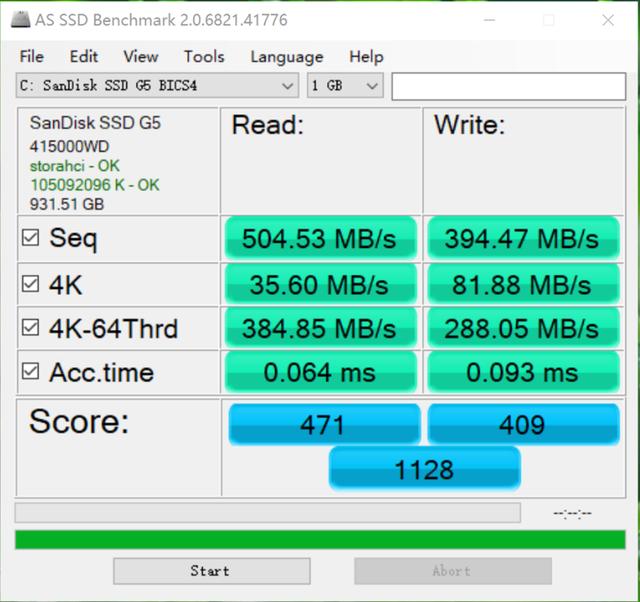

西数M.2 SATA SSD测试数据

机器做完清灰，在机器中框对应屏幕4角及中间的位置加少些B-7000胶水。小心接好屏幕排线，开机屏幕顺利点亮后关机，将屏幕对缝轻压。我找了几个燕尾夹将屏幕四周夹住固定，本次硬件升级就基本搞定了。

待屏幕胶基本干了以后，开机进PE系统，用DiskGenius将硬盘分成6个区，硬盘类型设置为GUID格式，准备安装3个Windows 10（打算把办公、自用、程序设计功能分别安装到不同的分区系统 当中）和DEEPIN V20系统。

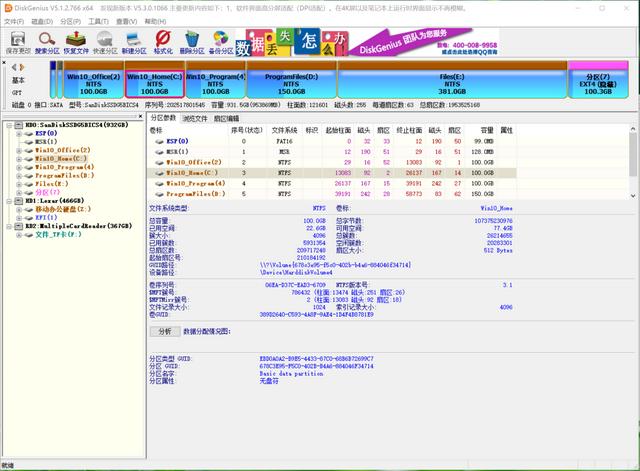

硬盘分区情况（事后补的图）

从Microsoft官网下载Win10镜像到U盘做成安装盘，从DEEPIN官网下载V20镜像用官网提供的工具也用U盘做成安装盘。接下来是一个一个的安装Win10，DEEPIN最后安装。全部系统及常用软件安装完成后，下载了EasyBCD将3个Windows10启动项分别增加标注便于区分。

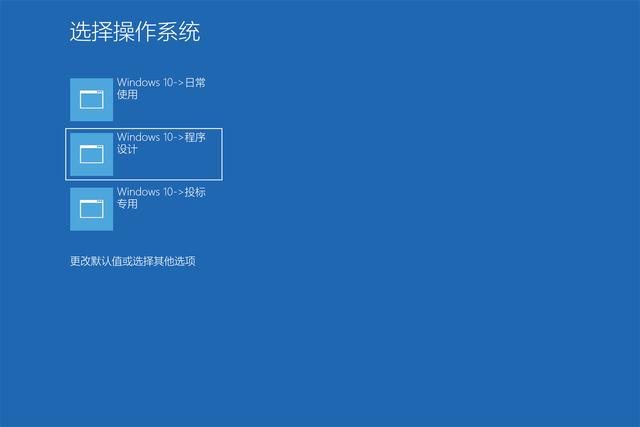

Windows10启动选择项

,
