​电脑主机电源线接法图（手把手教你接电脑主机电源线）

电脑主机电源线接法图（手把手教你接电脑主机电源线）

如今喜欢自己装机的小伙伴越来越多，在这过程中遇到的问题不少，不会接跳线，不会接电源线，不会安装显卡，CPU等等，今天的问题，电源线怎么接。

电源是装机必不可少的硬件之一，也被称为电脑的心脏部分，电源上的电源线一大把，五颜六色，形状各异，各种颜色代表着不一样的电压，如黄色+12V，红色+5V，橙色3.3V，蓝色-5V，白色-5V。紫色+5V，黑色接地等，混用各种颜色的电源线来给不同硬件进行供电，所以你会发现电源线上有多个不同组合的接口。

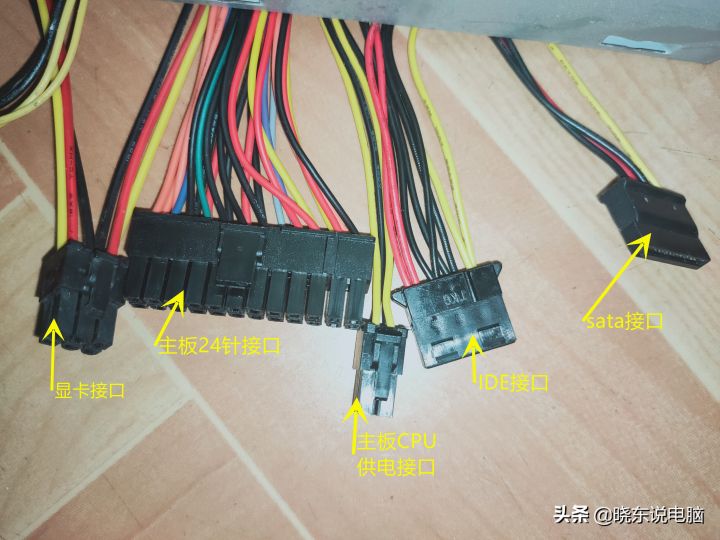

电源主要接口图

一、电脑主板电源线接法

找到电源上最宽最长的组合线（通常为24孔），对应主板上24针插槽，线上会有一个卡扣，对准插槽上的卡扣直接插上即可，继续找到主板的4孔CPU供电电源线（2黄色2黑色线的组合），而主板上4针插槽在CPU底座旁，同样对准卡扣直接插上。

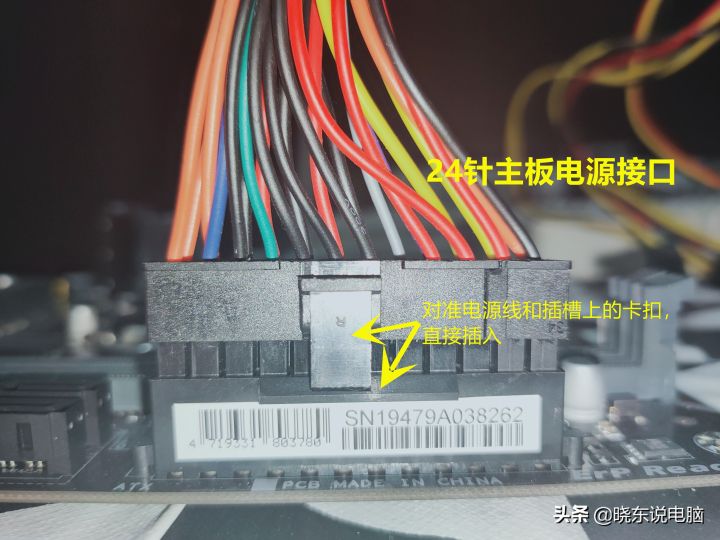

24针主板电源线接法

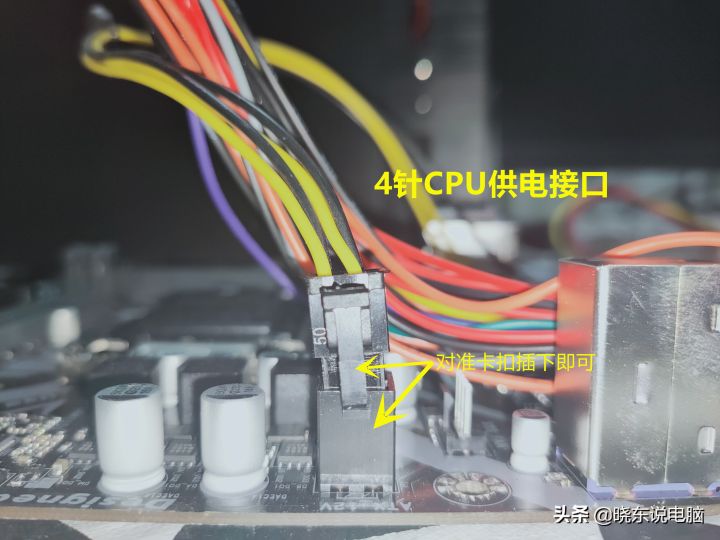

主板CPU电源线接法

二、电脑显卡电源接法

大多数显卡上的供电接口只有一组，普通显卡为4针接口，好一些的有6针或者8针接口，旗舰级显卡则可达14，16针接口，接口的位置通常在显卡的顶部，根据自己显卡电源接口的针数，对准卡扣的位置，直接插上。

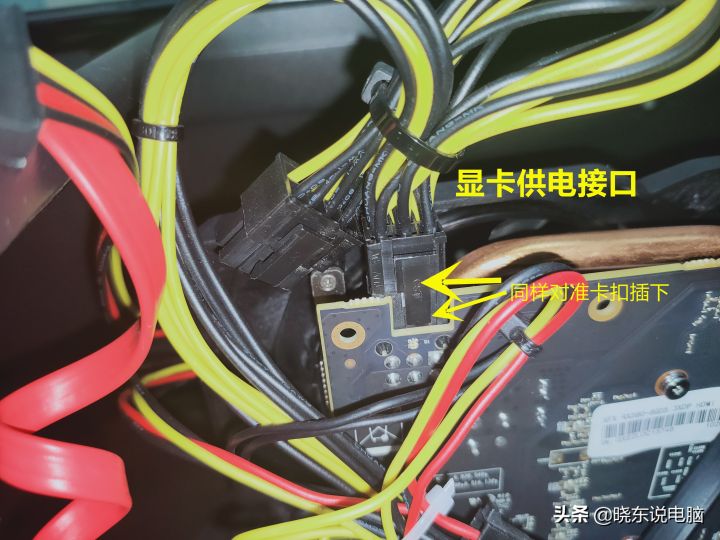

显卡电源线接法

三、电脑硬盘，光驱电源线接法

每个电源上的电源线都会有两种4线接口，分别是sata（形状“扁平”目前主流接口）接口和IDE接口（形状“四孔”已被淘汰，老旧电脑用得较多），他们主要用于硬盘或者光驱供电，这两种接口的电源线都有防呆设计，插反则无法插入，我们只需对准防呆口位置直接插。

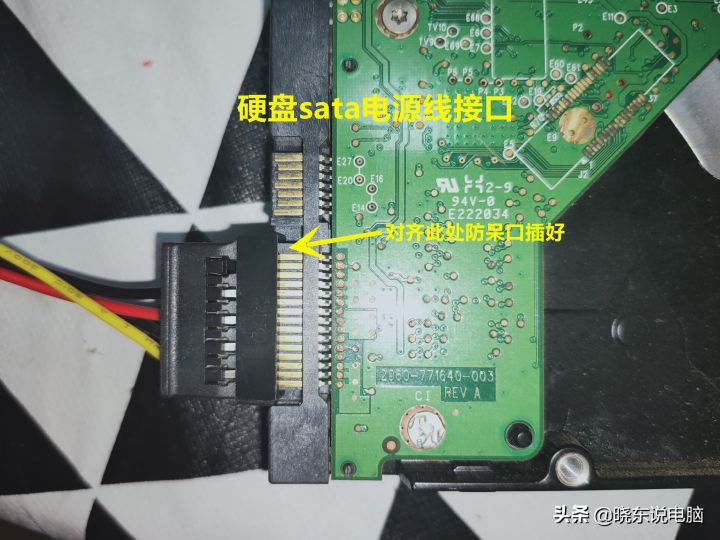

硬盘电源线接法

每个电源的电源线都会有多余的接口，剩余没用完的接口不用管它，用轧带绑在机箱上即可。
