​游标卡尺的正确使用方法

2024-04-18 21:34 来源:涩陋网 点击:

游标卡尺的正确使用方法

游标卡尺,作为常用的度量工具,以其精度为名,一般可以精确到0.01cm,但是其结构比起卷尺直尺相对要复杂很多,刚刚来自接触的人,很可能不能一攻压刑作下子摸到门路。下面就来介绍一下游标卡尺的正确使用方法

配图

方法1 使用方法

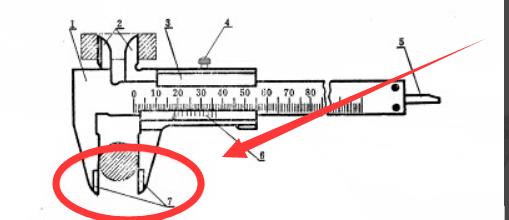

测量外径,如图所示,钳住物品,得出测量数据。

配图

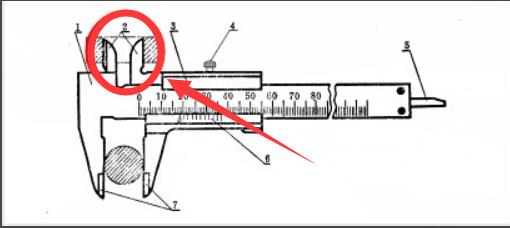

测量内径,如图所示,在物品内径部分,两端张开,撑住物品,得出测量数据。

配图

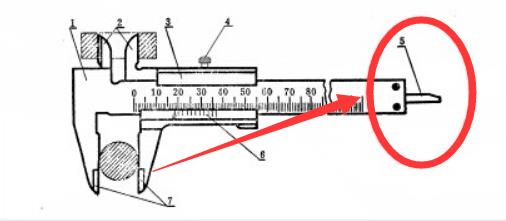

测量深度,如图,将红框部分探入要测量的东西后,固定标尺,得出测量数据审吧还影怕。

配图

方法2 读数方法

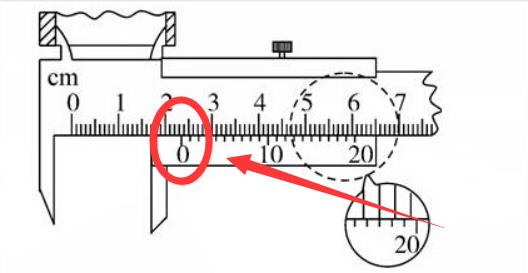

首先,看副尺“0”的位置,它决定了头两个数位。增议图中0在2.3cm的后面。即为测量物体的内径为2.3xxcm.

配图

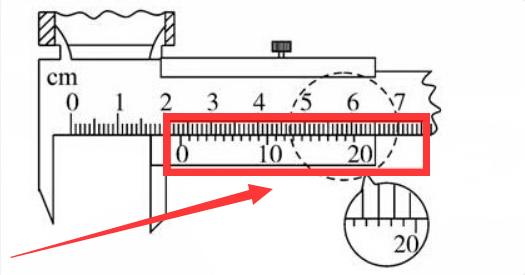

然后观察副尺分度(北号调延伤精确度),就是有多少个格图中为20分度,即精确度为0.05mm。(每分度的单位=1毫米/分度)

配图

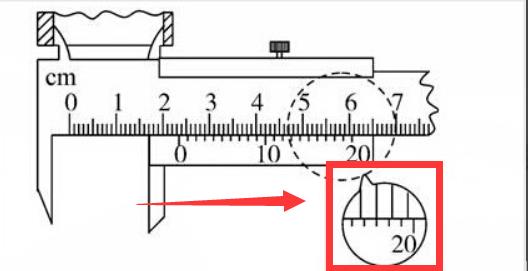

然后看副尺和主尺完全重合的数位,看红框内,重合部分与二差3格。即重合处为17。每单位为0.05mm言许持树重宣木,得出最后的数位,0.85mm(0.085cm),因此图例中最后测量出,目标的内径为2.385cm

配图
