​发电机的原理是什么呢（了解发电机的工作原理）

发电机的原理是什么呢（了解发电机的工作原理）

发电机的发电过程是一种能量转换过程，例如，水流动的能量带动水轮机转动，由水轮机带动发电机转动，并输出感应电动势，即将水库中水流的能量转换为电能。

发电机基本的工作过程即为将各种带动发电机转子转动的机械能，通过电磁感应转换为电能的过程。

1.直流发电机的工作原理

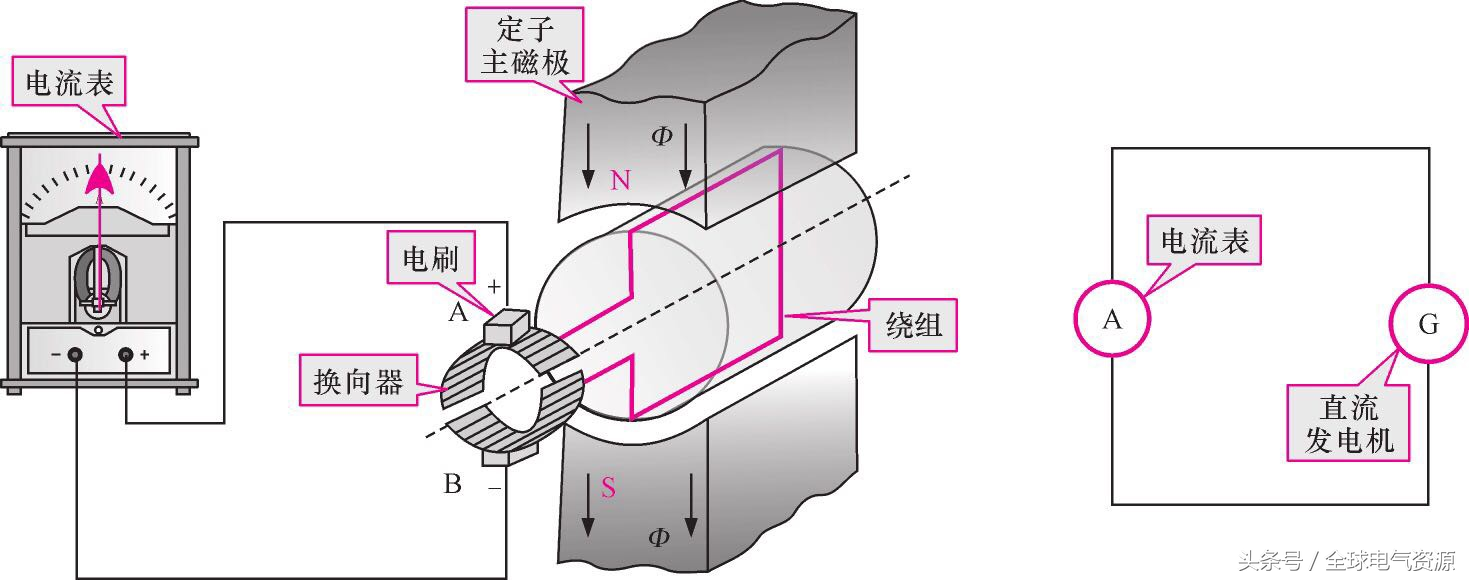

直流发电机工作时，外部机械力的作用带动导体线圈在磁场中转动，并不断切割磁感线，产生感应电动势。图1所示为典型直流发电机的工作原理示意图

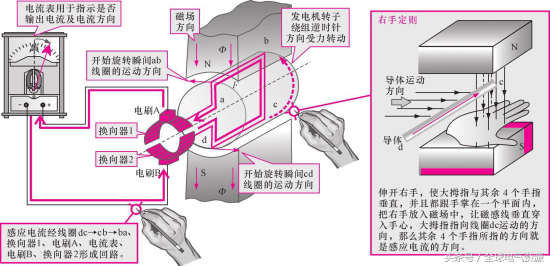

图2所示为直流发电机转子绕组开始旋转瞬间的工作过程。当外部机械力带动绕组转动时，线圈ab和cd分别做切割磁感线动作，根据电磁感应原理，绕组内部产生电流，电流的方向由右手定则可判断为：感应电流经线圈dc→cb→ba、换向器1、电刷A、电流表、电刷B、换向器2形成回路。

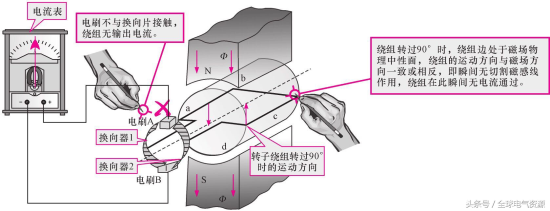

图3所示为直流发电机转子绕组转过90°后的工作过程。当绕组转过90°时，两个绕组边处于磁场物理中性面，且电刷不与换向片接触，绕组中没有电流流过，F=0，转矩消失。

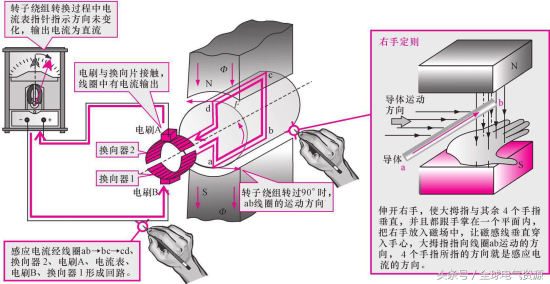

图4所示为直流发电机转子绕组再经90°旋转后的工作过程。受外部机械力作用，转子绕组继续旋转，这时绕组继续做切割磁感线动作，绕组中又可产生感应电流，该感应电流经绕组ab→bc→cd、换向器2、电刷A、电流表、电刷B、换向器1形成回路。

从图5中可以看到，转子绕组内的感应电动势是一种交变电动势，而在电刷AB端的电动势却是直流电动势，即通过换向器配合电刷，使转子绕组输出的电流始终是一个方向，即为直流发电机的工作原理。

值得注意的是，在实际直流发电机中，转子绕组并不是单线圈，而是由许多线圈组成的，绕组中的这些线圈均匀地分布在转子铁芯的槽内，线圈的端点接到换向器的相应滑片上。换向器实际上由许多弧形导电滑片组成，彼此用云母片相互绝缘。线圈和换向器的滑片数目越多，发电机产生的直流电脉动就越小。一般中小型直流发电机输出的电压有115V、230V、460V，大型直流发电机输出电压为800V左右。

2.交流同步发电机的工作原理

交流同步发电机的工作过程可以简单看作为取消直流发电机中的换向器装置后的工作过程，即在发电机转子绕组旋转过程中无换向过程，电流输出方向发生变化的过程。

另外，在交流同步发电机中，并不是由转子绕组做切割磁感线运动，而是由转子产生旋转的磁场（励磁装置为励磁绕组通入电流），使定子绕组做切割磁感线的运动，从而产生感应电动势，并通过接线端子引出。图6所示为交流发电机的工作过程示意图。

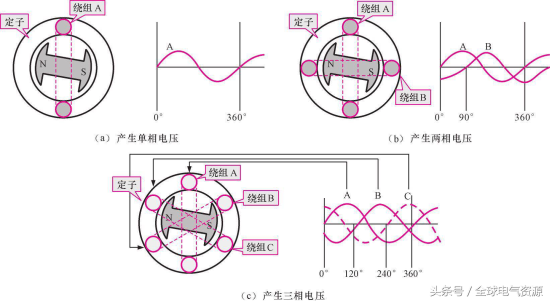

交流同步发电机根据定子绕组输出相数，可以设计成产生单相或多相交流电压的发电机。图7为产生单相、两相和三相交流电压的基本设置。

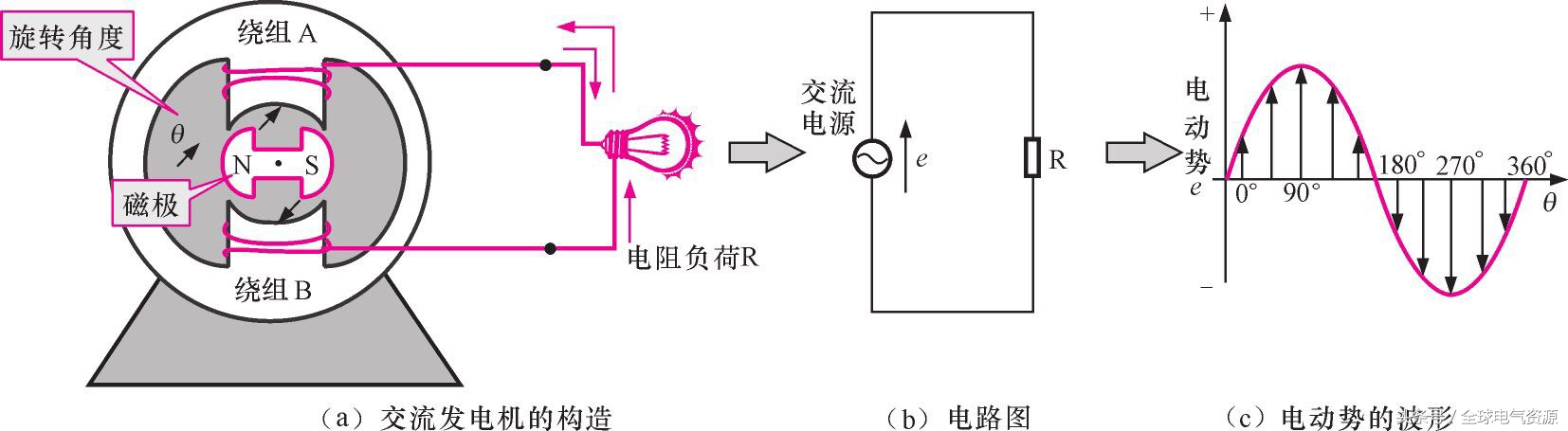

图8所示为单相交流发电机工作原理示意图。磁铁旋转后，在两个定子绕组A、B中产生正弦波交流电动势e。将产生电动势的电源称为相，这种发电机使用由单相和两根电线供给的交流，称为单相交流，这种配电方式称为单相二线制。

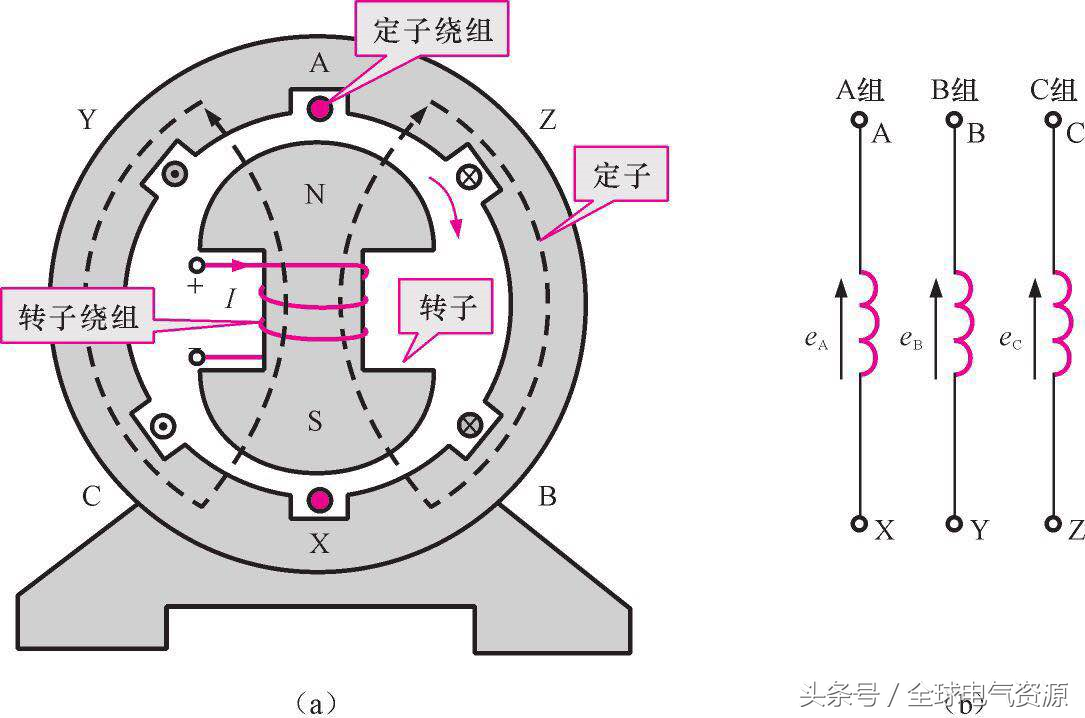

在该类发电机中，定子槽内放置着3个结构相同的定子绕组AX、BY、CZ，其中A、B、C称为绕组的始端，X、Y、Z称为绕组的末端，这些绕组在空间互隔120°。转子磁场在空间按正弦规律分布，当转子由原动机带动以角速度ω等速顺时针方向旋转时，在3个定子绕组中就产生频率相同、幅值相等、相位上互差120°的3个正弦电动势，这样就形成了对称三相电动势。
