​硬盘串口图解（硬盘的接口类型）

硬盘串口图解（硬盘的接口类型）

硬盘按数据接口不同，大致分为ATA（IDE）和SATA以及SCSI和SAS。接口速度不是实际硬盘数据传输的速度，目前非基于闪存技术的硬盘数据实际传输速度一般不会超过300MB/s。

1.IDE硬盘接口

IDE的英文全称为“Integrated Drive Electronics”。 IDE接口，也称之为ATA接口，即“电子集成驱动器”,，是用传统的 40-pin 并口数据线连接主板与硬盘的，接口速度最大为133MB/s，因为并口线的抗干扰性太差，且排线占用空间较大，不利电脑内部散热，已逐渐被 SATA 所取代。

2.SATA硬盘接口

SCSI，全称是Small Computer System Interface（小型机系统接口），经历多代的发展，从早期的 SCSI-II，到目前的 Ultra320 SCSI 以及 Fiber-Channel （光纤通道），接口型式也多种多样。SCSI 硬盘广为工作站级个人电脑以及服务器所使用，因此会使用较为先进的技术，如碟片转速15000rpm的高转速，且资料传输时CPU占用率较低，但是单价也比相同容量的 ATA 及 SATA 硬盘更加昂贵。

4.SAS硬盘接口

SAS（Serial Attached SCSI）是新一代的SCSI技术，和SATA硬盘相同，都是采取序列式技术以获得更高的传输速度，可达到6Gb/s。此外也透过缩小连接线改善系统内部空间等。

此外，由于SAS硬盘可以与SATA硬盘共享同样的背板，因此在同一个SAS存储系统中，可以用SATA硬盘来取代部分昂贵的SAS硬盘，节省整体的存储成本。但SATA存储系统并不能连接SAS硬盘。

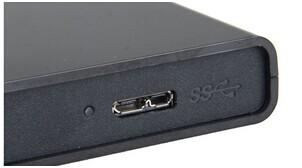

5.USB硬盘接口

常见于移动硬盘中，如图为usb3.0的接口。

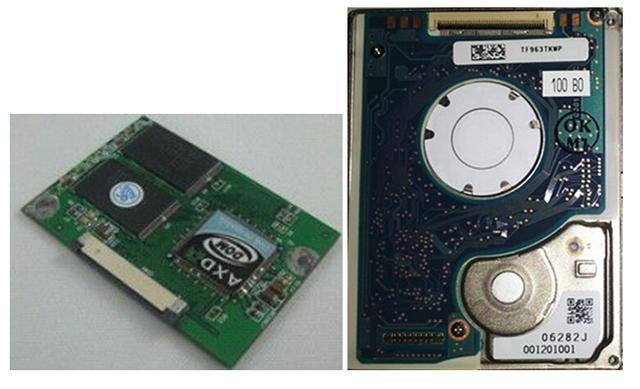

6.ZIF硬盘接口

ZIF接口硬盘是Imprimis公司推出Wren系列5.25英寸硬盘（当时Compaq PC机所使用的 硬盘）专用的“PCAT”接口，后来的3.5英寸硬盘也采用这项规格，ZIF： 零中频；零插入力；ZIF硬盘符合并口接口规范。 PATA标准规范产生于上个世纪80年代中期，1989年 希捷并购了“Imprimis科技－大容量硬盘和部件”公司。 AXD ZIF接口硬盘ZIF接口机械硬盘基本上已经消失了，取而代之的是速度更快、更稳定、性能更好的ZIF电子硬盘， 兼容IDE 传输接口。ZIF接口电子盘是具备高效能，高稳定度的快速记忆体储存媒体元件， 为时下效能成本比最优异的记忆体储存媒体解决方案。

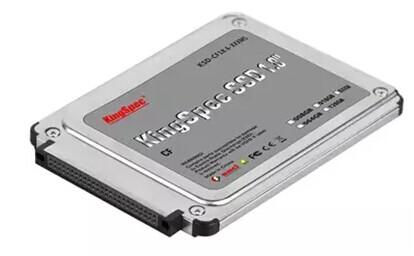

7.CF硬盘接口

CF（Compact Flash）接口主要应用在移动等小型设备里面，CF接口遵循ATA标准制造，不过它的接口是50针而不是68针，分成两排，每排25个针脚。

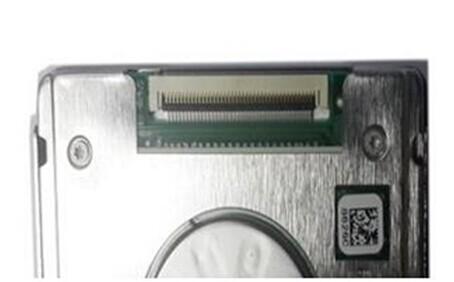

8.CE硬盘接口

CE接口是东芝公司出的1.8寸硬盘接口，与CF接口类似。

9.光纤硬盘接口

FC（Fibre Channel，光纤通道接口），拥有此接口的硬盘在使用光纤联接时具有热插拔性、高速带宽(4Gb/s或10Gb/s)、远程连接等特点；内部传输速率也比普通硬盘更高。限制于其高昂的售价, 通常用于高端服务器领域。,
