蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)

一、编制目的

明确砌筑工程的标准实操做法,提高砌筑实测质量、观感质量,从而提升客户对于工程质量的满意度。

二、适用范围

适用于房屋建筑工程蒸压加气混凝土砌块砌筑工程。

三、编制说明

为减少砌筑工程质量通病(如砌筑砂浆开裂、砌筑顶砖开裂、外墙及厨卫间渗漏风险、拉墙筋植筋位置的准确度、砌筑节点等),保证砌筑工程质量,本标准做法从工艺流程、材料选取、控制要点等方面入手,制订对应的质量控制措施。

四、编制依据

1. 12G614-1《砌体填充墙结构构造》

2. GB11968-2006《蒸压加气混凝士砌块标准》

3. CECS 289-2011《蒸压加气混凝土砌块砌体结构技术规范》

4. JGJ/T 17-2008 《蒸压加气混凝土建筑应用技术规程》

5. GB50203-2011 《砌体结构工程施工质量验收规范》

6. JGJ 33—2001 《建筑机械使用安全技术规程》

五、砌筑工程施工

1. 砌筑工程施工工艺流程

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(1)

2、 砌筑工程施工准备工作

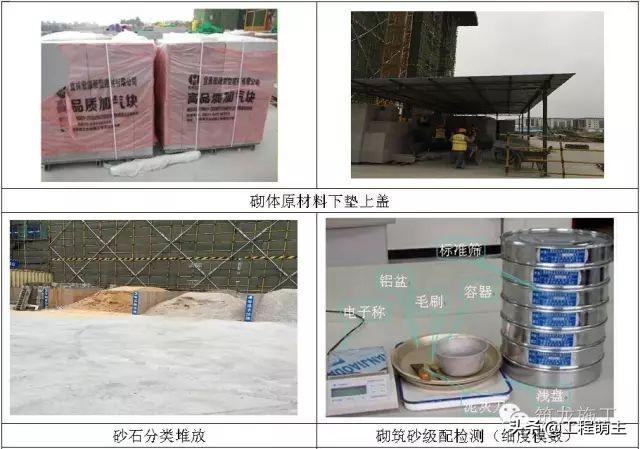

2.1.砌筑工程原材料进场及堆放

(1)砌块:砌块采用专用叉车装车、卸货,减少人工搬运造成的损坏。砌块堆放场地必须上盖下垫。上墙龄期不能少于28天,大面积施工前必须送检合格。

(2)砂和水泥:砌筑砂浆采用符合规范及设计的预拌砂浆,且砂石和水泥分类堆放,水泥避免受潮、结块,大面积施工前必须送检合格。

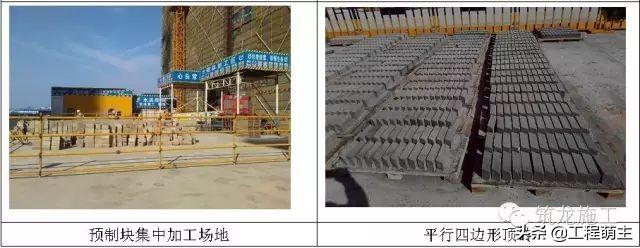

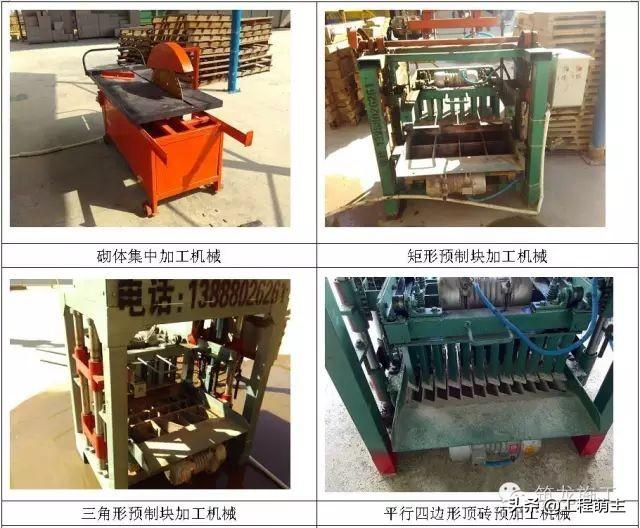

(3)预制构件:设置集中加工区,采用专用模具制作,形状、尺寸及强度符合规范及设计要求。

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(2)

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(3)

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(4)

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(5)

2.2. 图纸学习

砌筑施工看图重点内容:

(1)墙体定位(墙体与轴线关系、砌筑墙体与结构梁关系);

(2)墙体材质(石膏板、加气砖、灰砂砖);

(3)墙体厚度(特别关注非常规厚度为250mm、300mm等的墙体);

(4)窗户洞口尺寸(注意窗台高度、窗户尺寸);

(5)门洞口尺寸(是否设置过梁、特别关注水电井门);

(6)电梯井道砌筑(与电梯单位对接);

(7)构造柱设置;

(8)预留洞口(排气孔、公区与消防专业、水电专业核对洞口、水电管道检修口);

(9)烟气道预留洞口尺寸核对(建筑结构)。

2.3 砌筑排砖图

(1) 节点要求

A. 在厨房、卫生间、浴室等处采用蒸压加气混凝土砌块砌筑墙体时,墙底部宜现浇混凝土坎台,其高度宜为150~200mm;

B. 拉结筋应沿墙高每隔500mm设2Ф6,伸入墙内不宜小于600mm,钢筋竖向位移不应超过100mm,且竖向位移每一构造柱不得超过过2处。

C. 砌体搭接要求:上下两匹砖墙搭接长度不小于砖长度的1/3,砌块最小长度不应小于200mm,砌筑水平灰缝厚度和竖向灰缝宽度不应超过15mm,墙体下脚灰砂砖不少于3匹(不小于200mm);

D. 洞口大于600mm需设置过梁,且过梁深入墙体长度不小于300mm;

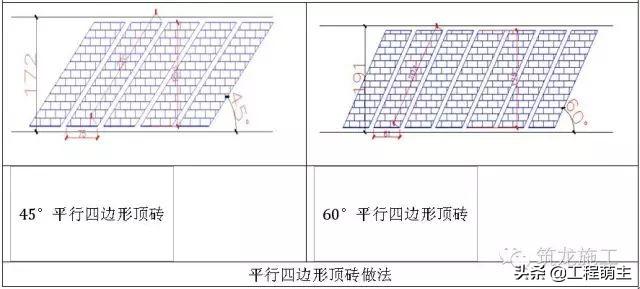

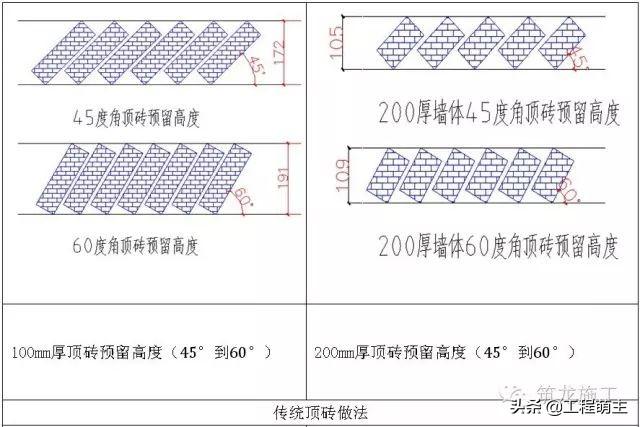

(2) 顶砖高度留设要求

100厚墙体要求预留高度在172mm~191mm,200mm厚度墙体预留顶砖墙高度105~109mm(顶砖材料为53*95*190)。

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(6)

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(7)

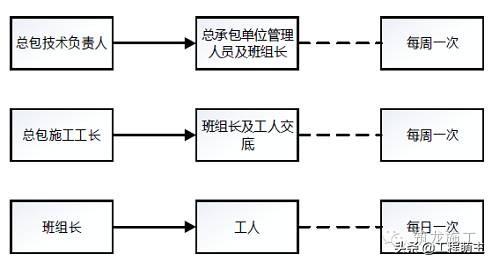

2.4. 标准学习及交底

(1) 砌筑工程标准做法

(2) 砌体结构工程施工规范

(3) 砌筑排砖图及二次结构深化设计图

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(8)

2.5. 砌筑砂浆试配

(1) 确定砌筑砂浆的强度等级;

(2) 确定采用的水泥品牌(如:采用普通硅酸盐水泥P.O425);

(3) 确定砂的类型及细度模数(细度模数不小于1.8);

(4) 确保砂浆的和易性以及砂浆的可操作性(砂浆稠度宜为60~80mm);

(5) 确定砌筑砂浆的配合比;

(6) 确保砂浆计量的精准(配备计量设备)并转换成“傻瓜式配合比”。

(7) 现场拌制砂浆随拌随用,拌制的砂浆应该在3h内使用完毕,当施工期间最高气温超过30℃时,应在2h内使用完毕。

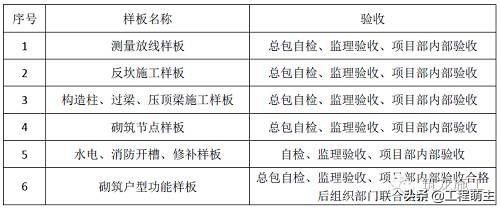

2.6.样板先行

新开工序施工之前须做样板,样板经过验收合格后方可大面施工。

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(9)

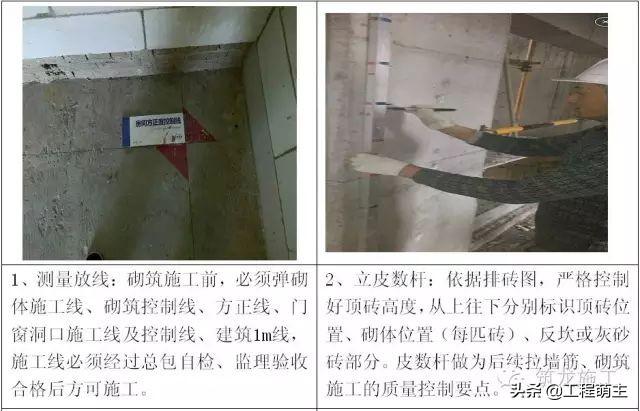

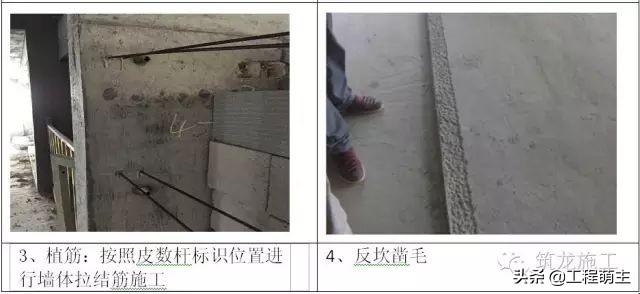

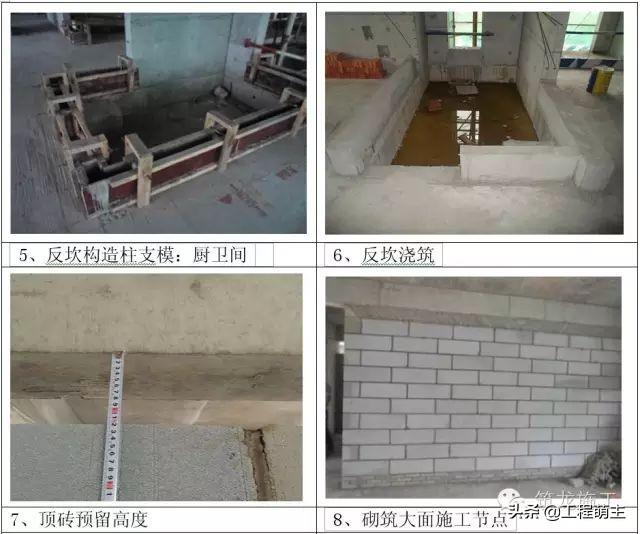

砌筑施工

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(10)

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(11)

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(12)

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(13)

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(14)

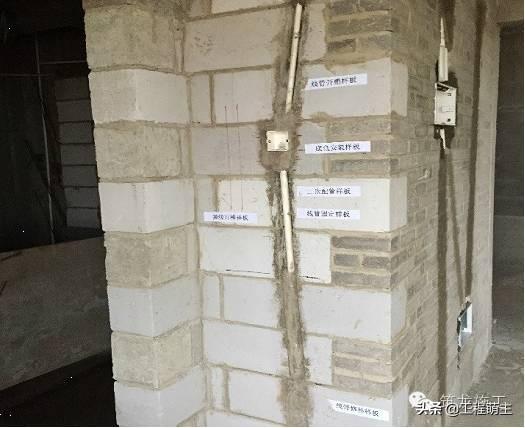

11、水电开槽及修补:线槽深度≤ 20,线槽宽度≤D 60;线槽采用固定卡件固定间距不大于300mm;线槽修补采用1:2石粉砂浆(砂细度模数不小于2);水电线盒集中位置采用微膨胀细石混凝土修补。

六、质量标准、质量通病及预防措施

1. 质量标准

1.1主控项目

砖、砌块和砌筑砂浆的强度要求应符合设计要求。

检验方法:检查砖或砌块的产品合格证书、产品性能检测报告和砂浆试块报告。

1.2一般项目

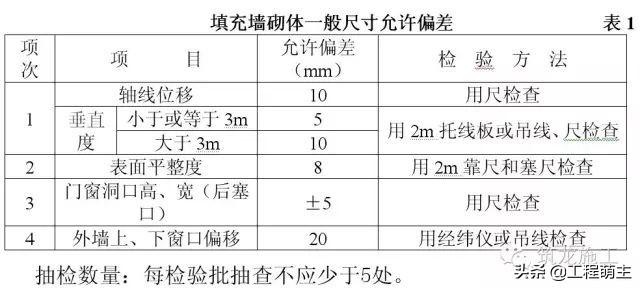

1.2.1.填充墙砌体一般尺寸的允许偏差应符合表1的规定。

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(15)

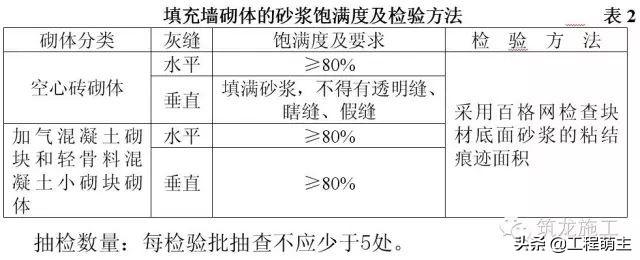

1.2.2.填充墙砌体的砂浆饱满度及检验方法应符合表2的规定。

蒸压加气混凝土砌块砌筑国家标准(蒸压加气混凝土砌块砌筑工程作业指导书)(16)

1.2.4.填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中,埋置长度应符合设计要求,竖向位置偏差不应超过一皮高度。

抽检数量:每检验批抽查不应少于5处。

检验方法:观察和用尺量检查。

1.2.5.填充墙砌筑时应错缝搭砌,蒸压加气混凝土砌块搭砌长度不应小于砌体长度的1/3;

抽检数量:每检验批抽查不少于5处。

检验方法:观察检查。

1.2.6.填充墙的水平灰缝厚度和竖向灰缝宽度应正确,蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时,水平灰缝厚度和竖向灰缝宽度不应超过15mm;当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时,水平灰缝厚度和竖向灰缝宽度宜为3mm~4mm。

抽检数量:每检验批抽查不少于5处。

检验方法:水平灰缝厚度用尺量5皮小切块的高度折算;竖向灰缝宽度用尺量2m砌体长度折算。

2、质量通病防治

2.1 填充墙与混凝土柱、梁、墙连接不良

2.1.1现象

填充墙与柱、梁、墙连接处出现裂缝,严重的受冲撞时倒塌。

2.1.2原因分析

混凝土柱、墙、梁未按规定预埋拉接筋,或偏位、规格不符。

砌填充墙时未将拉接筋调直或未放在灰缝中,影响钢筋的拉接能力。

钢筋混凝土梁、板与填充墙之间未楔紧,或没有用砂浆嵌填嵌密实。

2.1.3预防措施

加气砌块填充墙与柱和承重墙交接处应沿墙高每隔200mm设置2φ6拉接筋,伸入填充墙内不得小于600mm。

填充墙砌至拉接筋部位时,将拉接筋调直,平铺在墙身上,然后铺灰砌墙;严禁把拉接筋折断或未进入墙体灰缝中。

填充墙砌完后,砌体还将有一定的变形,因此要求填充墙砌到梁、板底留一定的空隙,在抹灰前再用侧砖、立砖或预制混凝土块斜砌挤紧,其倾斜度为60°左右砌筑砂浆要饱满。另外,在填充墙与柱、梁、板结合处须用砂浆嵌缝,这样使填充墙与梁、板、柱结合紧密,不易开裂。

2.1.4治理方法

柱、梁、板或承重墙内漏放拉结筋时,可在拉接筋部位将混凝土保护层凿除,将拉接筋按规范要求的搭接倍数焊接在柱、梁、板或承重墙钢筋上。

柱、梁、板或承重墙与填充墙之间出现裂缝,可凿除原有嵌缝砂浆,重新嵌缝。

2.2 墙片整体性差

2.2.1现象

墙体沿灰缝产生裂缝或在外力作用下造成墙片损坏,影响墙片的整体性。

2.2.2原因分析

砌块含水率过大,砌上墙后,砌块逐渐干燥而收缩,因此体积不稳定,容易在灰缝中产生裂缝。

砌块施工未预先绘制砌块排列图,使砌块排列混乱,造成砌块搭接长度不符合要求,灰缝过厚等现象,引起沿灰缝产生裂缝。

因轻质小砌块和加气砌块的强度低,承受剧烈碰撞能力差,往往墙底部容易损坏,影响墙片的整体性。

在抗震设防区,未按抗震要求对墙体采取加强措施,遇地震,墙片整体性差,出现裂缝,甚至倒塌。

加气砌块块体大,竖缝砂浆不易饱满,影响砌体的整体性。另外,因块体大,灰缝少,受剪能力差,在外界因素影响下(如温差、干缩等),容易沿灰缝产生裂缝。

随意凿墙破坏墙片整体性。

过梁支承处轻质小砌块孔洞未用混凝土填实,造成砌块压碎。

2.2.3预防措施

(1)蒸压加气混凝土砌块砌筑前应绘制砌块排列图,并设计皮数杆,砌筑时应上下错缝搭接,砌块搭接长度不宜小于砌块长度的1/3,。

(2)蒸压加气混凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时,应在砌筑当天对砌块砌筑面喷水湿润,相对含水率为60%~70%。

因砌块在龄期达到28d之前,自身的收缩较大,为控制砌体收缩裂缝,要求砌块砌筑时龄期应超过28d。

(3)加气砌块砌筑时,不应将不同干密度和强度的加气砌块混砌。

(4)灰缝应横平竖直,不得有亮眼。蒸压加气混凝土砌块高度较大,竖缝砂浆不易饱满,影响砌体的整体性,因此,竖缝宜支临时夹板灌缝。

水平灰缝厚度和竖向灰缝宽度不应超过15mm。

(5)砌块墙底部应砌筑烧结普通砖、多孔砖、预制混凝土块或现浇混凝土,其高度不小于200mm。

(6)在抗震设防地区应采取相应的加强措施,砌筑砂浆的强度等级不应低于M5。当填充墙长度大于5m时,墙顶部与梁应有拉接措施,如在梁上预留短钢筋,以后砌入墙的垂直灰缝内。当墙高度超过4m时,宜在墙高的中部设置与柱连接的通长钢筋混凝土水平墙梁。

(7)不可随意凿墙。

2.2.4治理方法

粉刷前,发现灰缝中有细裂缝时,可将灰缝砂浆表面清理干净后,重新用水泥砂浆嵌缝。裂缝严重的要拆除重砌。

压碎和损坏的墙体,应拆除重砌。

2.3 成品保护

加气混凝土砌块运输、装卸过程中,严禁抛掷和倾倒,防止损坏棱角边。

搭、拆脚手架时,不得碰撞已砌墙体和门窗边角。

在加气混凝土墙上开洞、开槽时,应弹线切割,并保持块体完整;如有活动或损坏,应进行补强处理。

2.4季节性施工措施

2.4.1雨期施工措施

雨期施工时,加气混凝土砌块应有防雨措施,砌块严禁被雨淋。

雨天施工时,加气混凝土砌块砌体顶面应防止被雨水直接冲刷,雨后应检查墙体灰缝砂浆和墙面垂直度等,整修合格后方可继续施工。

2.4.2冬期施工措施

室外平均气温连续5d稳定低于5℃时,砌体工程应采取冬期施工措施;当日最低气温低于0℃时,也应按冬期施工措施执行。

冬期施工所用的材料应符合下列规定:

(1)石灰膏、电石灰应有防冻措施,如遭冻结融化后方可使用。

(2)拌制砂浆用砂,不得含有冰块和大于10mm的冻结块;

(3)砌体用砌块不得遭水浸冻。

采用薄灰砌筑法的蒸压加气混凝土砌块施工时,不应对齐浇(喷)水湿润。

拌合砂浆时水的温度不得超过80℃,砂的温度不得超过40℃。

冬期施工每日砌筑后应及时在砌筑表面覆盖保温材料,砌筑表面不得留有砂浆,在继续砌筑前,应扫净砌筑表面,然后再施工。

采用砂浆加外加剂法、暖棚法施工时,砂浆使用温度不应低于5℃。

采用外加剂法配置的砌筑砂浆,当设计无要求,且最低气温等于或低于-15℃时,砂浆强度等级应较常温度施工提高一级。

七、成品保护

1.砌块在装运过程中,轻装轻放,计算好每处用量,分别整齐码放。

2.加气混凝土砌块墙上不得留脚手眼,搭拆脚手架时不得碰撞已砌墙体和门窗边角。

3.门框安装后,施工时应在门口框两侧300~600mm高度范围设置保护,防止破坏。

4.落地砂浆及时清除干净,以免与地面粘结,影响地坪施工。

5.在加气混凝土墙上剔凿设备孔洞、槽时,应轻凿,保持砌块完整,如有松动或损坏,应进行补强处理。

八、施工注意事项

1.切锯加气混凝土砌块应使用专用工具,不得用斧或瓦刀随意砍劈。

2.不同干密度(容重)和强度等级的加气混凝土砌块不应混砌。一般也不得与其他砖、砌块混砌,但在墙底、墙顶及门窗洞口处局部采用普通粘土砖或多孔砖砌筑,可不视为混砌。

3.断裂砌块应经加工粘结成规格材使用,碎小块未经加工的不得上墙。

4.拉结筋应按规定预留,其间距应小于0.5m,以保证墙体的稳定。

,
