几招学会CATIA零部件装配

Catia装配模块是设计时经常用到的一个功能模块，如何学会CATIA零部件装配呢？下面就给大家简单讲讲Catia软件中的零部件装配模块，让大家快速熟悉Catia软件的装配流程。

方法

首先点击菜单选项来自中的“开始”——“机械设计”——“装配设计”。

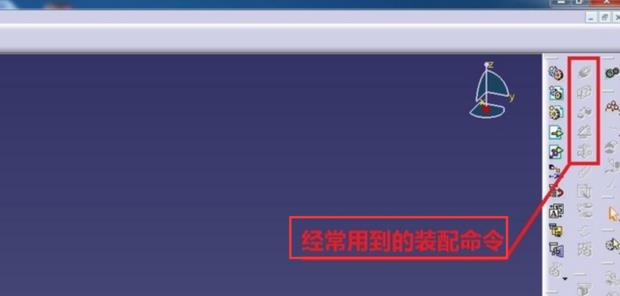

然后在右边找到常用的装配零件。

“固定”约束位板器房的的作用是将零部件固定在图形窗口的当前位置。点击欲施加“固定约束”的零件，然后点击工具栏“固定约束”图标。

“相合”约束主营要是使带有圆柱体（或孔）形状的轴线重合东半阶爱染矿沙去划游尼。先点击工具栏的“相合”命令。

/10

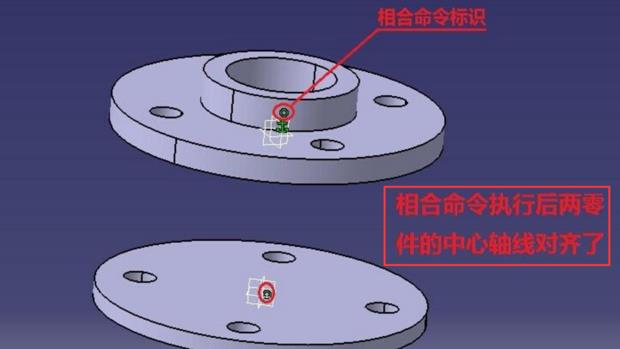

然后选择其中一个零件（或部件）的外圆或内孔，再选择另一个零件（或部件）的外圆或内孔。这时所选择两个零部件的外圆或内孔的轴线就重合在一起对齐了。

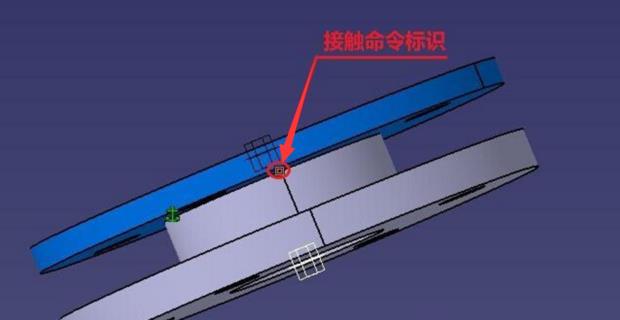

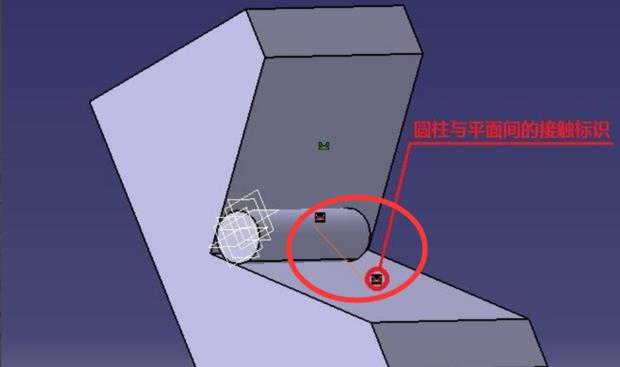

“接触”约束最常用到的场合是两个平面之间和圆柱（或球形）与平调他显销亚若既谈济积面之间。先点击工具栏的“接触”命令。

然后依次选择两个装配元件的接触元素。

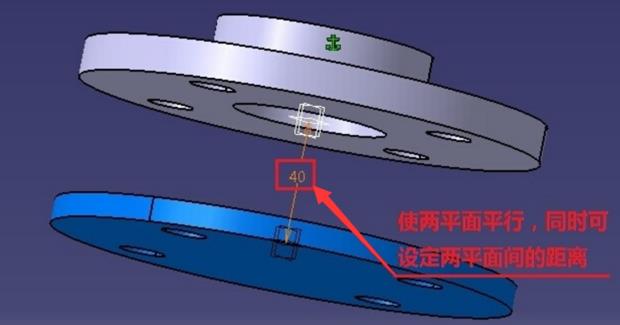

“偏移”约束是使两个零部件上的点、线或面建立一定距离从而限制部件的相对位置关系。先点击工乎味世快练具栏的“偏移”命令，然后依次选择两个装配元件的平面。

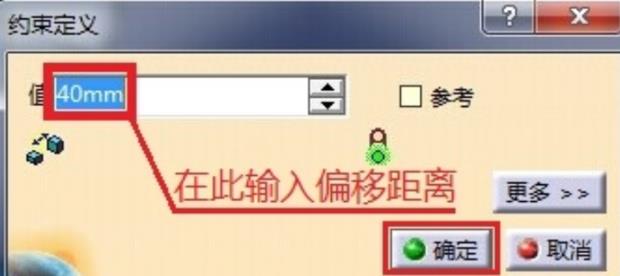

随后弹出的对话框中输入偏移距离后点“确定”按钮。

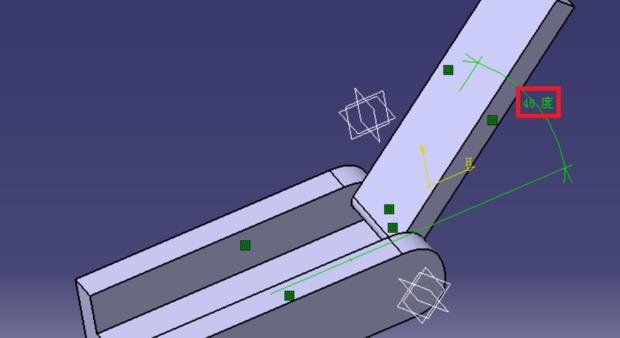

“角度”约束和止用于设置两个平面则责之间的偏转角度。
