（1）立磨水泥粉磨工艺：采用立磨分别粉磨时，一般的配置是用两台立磨。熟料和石膏用一台立磨粉磨，作为混合材的矿渣用一台立磨粉磨，磨好的熟料粉和矿渣粉分别送入相对应的粉料库储存。从工艺设计上考虑，熟料磨可以生产熟料粉 ，也可以直接生产水泥成品，矿渣磨也可以生产熟料粉，根据市场需求可以灵活机动的组织生产。矿渣磨系统设置热风炉用于矿渣的烘干。由于矿渣中夹杂较多的铁和氧化铁的混合物，此类含铁物质进入磨机后，不仅会加剧磨辊、磨盘衬板的磨损或损坏，而且很难磨细，影响矿渣粉的活性，因此矿渣在入磨前进行除铁非常重要，成为保证矿渣立磨安全稳定运行前提。立磨系统的特点是粉磨效率高，电耗低，烘干、粉磨、选粉同时在磨内完成，系统简单。下图为双立磨水泥粉磨、双库底配制水泥系统流程:

（2）球磨机水泥粉磨工艺：球磨机分别粉磨工艺是采用一台球磨机对熟料和石膏进行粉磨，另一台球磨机对矿渣进行粉磨，也有一些小粉磨站用一台球磨机分别粉磨熟料粉和矿渣粉，然后分别送入熟料粉库和矿渣粉库，根据水泥品种需求进行配置生产。球磨机粉磨矿渣时入磨矿渣水分需控制在2.0%以下，因此矿渣入磨前要有烘干设备进行烘干。采用球磨机分别粉磨的一般为老企业或小粉磨站。球磨机分别粉磨具有生产工艺简单，生产组织灵活，可以获得较高的矿渣粉磨细度，使矿渣粉的活性得以充分发挥，有利于水泥强度的提高。缺点是台时产量低，粉磨电耗高。近年来出现了辊压机+球磨机联合粉磨工艺，其设备大型化特征明显。采用一台∮1800×1200mm辊压机+∮4.2×13m球磨机的联合粉磨系统可实现分别粉磨熟料粉和矿渣粉，在粉磨矿渣时采用热风炉提供热风，矿渣经过改进后的V型选粉机实现在线烘干，简化了生产工艺。下图为辊压机+球磨机联合粉磨系统分别粉磨、双库底配制水泥的系统流程：

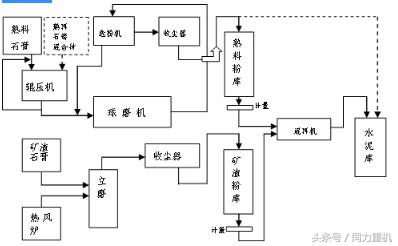

（3）辊压机+球磨机和立磨组成的水泥粉磨工艺：辊压机+球磨机和立磨组成的水泥分别粉磨系统，就是用辊压机+球磨机联合粉磨系统磨制熟料和石膏，立磨系统粉磨矿渣，采用不同的比表面积指标进行控制，磨制出各自性能得到充分发挥的熟料粉和矿渣粉，再按照市场需求配制生产出水泥产品。其特点是两个系统比较独立，辊压机+球磨机联合粉磨系统即可以生产熟料粉，也可以直接生产水泥成品。在生产水泥时，通过调配库将熟料、石膏和混合材（可以使用矿渣和粉煤灰）进行配料后进入粉磨系统进行粉磨，水泥成品可以通过输送系统直接送入水泥成品库。下图为辊压机+球磨机和立磨组成的分别粉磨、双库底配制水泥的系统流程：
