桥梁监测系统概述：

桥梁结构健康监测系统是集物联网、传感器、无线传输、云计算等技术于一体的自动化监测系统。该系统通过采集桥梁关键部位的结构和环境数据，对桥梁结构的工作状态、使用性能进行实时监测和分析评估，根据系统采集的关键数据为桥梁在特殊气候、交通状况或桥梁运行中的严重异常状况触发预警信号，为桥梁的维护维修和管理决策提供依据与指导，以保证桥梁在营运期间的安全性。

桥梁监测系统组成：

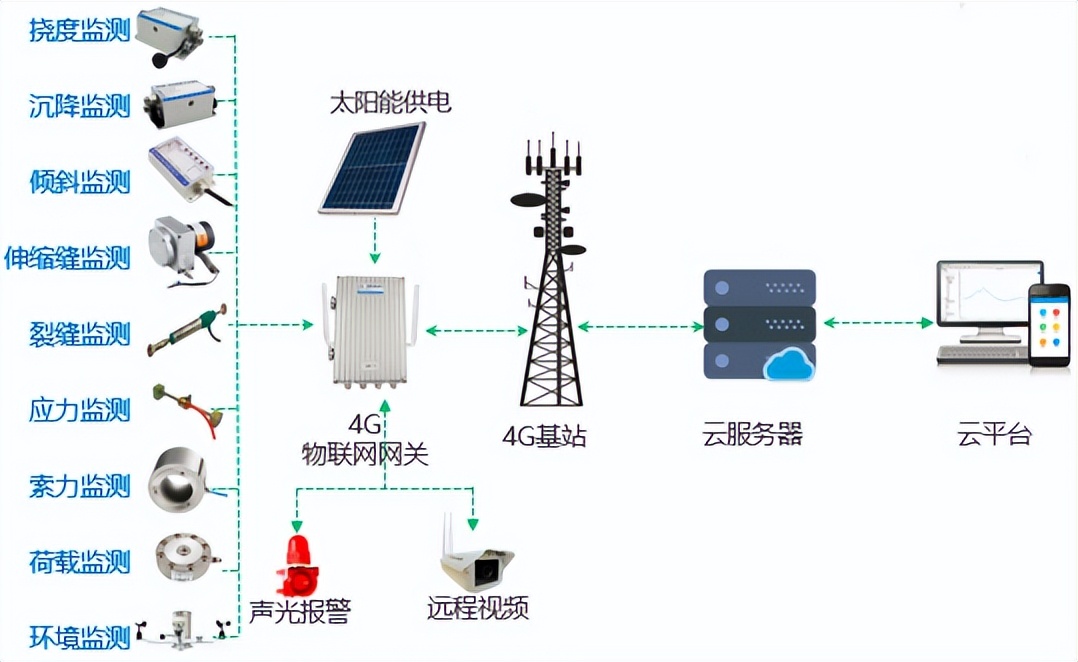

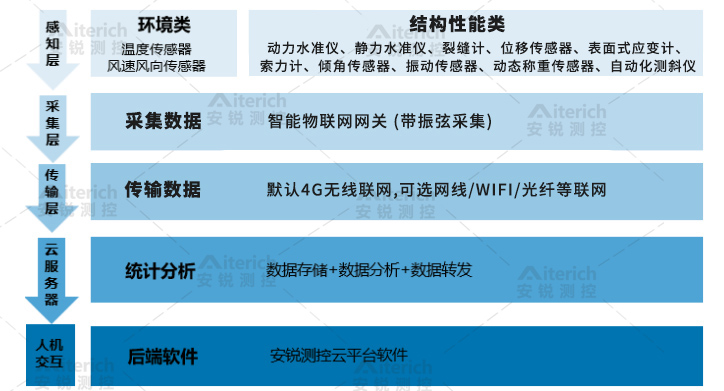

桥梁健康监测系统主要由感知层、采集层、传输层、云服务器和人机交互几部分组成。在桥梁各关键部位安装各类传感器后，将数据接入到采集设备，采集设备初步运算后通过4G无线网络将数据输出到云服务器；云服务器将数据进行分析处理后下发到后端。

1、数据感知部分：各监测指标各类型传感器。

2、数据采集部分：智能物联网网关。

3、数据传输部分：有线/无线，默认4G无线联网。

4、云服务器：数据储存、数据分析、数据转发。

5、后端处理器：安锐测控中心，数据显示平台。

桥梁监测内容及设备选型：

在桥梁结构健康监测自动化解决方案中，监测内容主要是针对桥梁的应力、应变、温度、沉降、位移、荷载、倾斜等物理量的监测，可用于这类监测项目的传感器和设备种类繁多、型号各异，而且不断有新的更加可靠、精确和便宜的传感器被开发出来，因此在进行传感器设备选型时要重点考虑量程、灵敏度、精度以及工作环境等因素。

设备介绍：

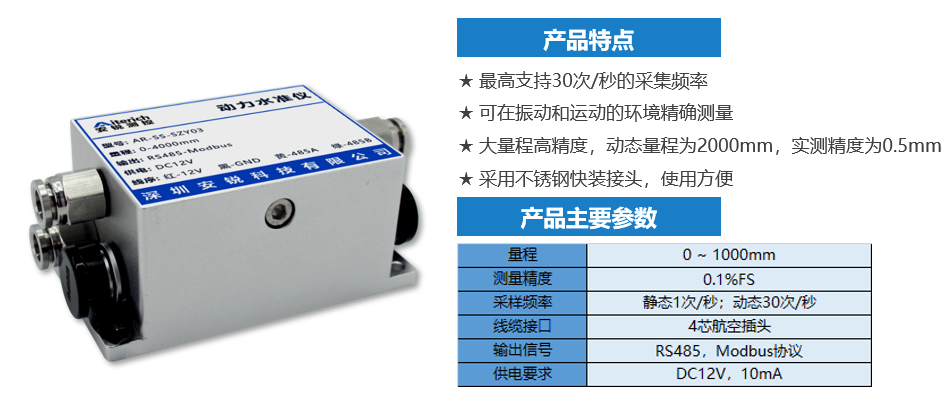

如AR-SS-SZY02型动力水准仪可在振动和运动环境下能准确的测量出竖向位移。可用于高铁地基高压注浆时地基、隆起的压力反馈控制、桥梁的动态挠度测量、高铁经过时轨道、结构的动态位移实时测量等需要对位移做出快速反应的项目。本方案中将动力水准仪用于监测桥梁的挠度。

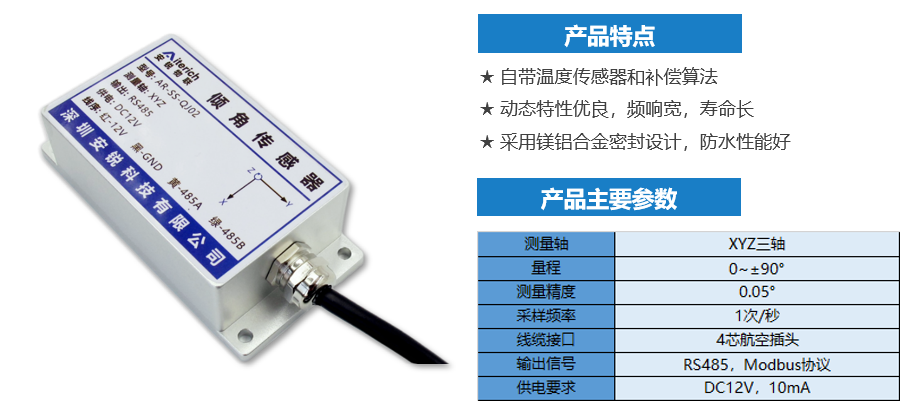

三轴倾斜角度传感器是用来高精度测量三轴倾斜角度的传感器，可用于桥墩、房屋、大坝等建筑物和大型机械的倾斜角度自动化测量。

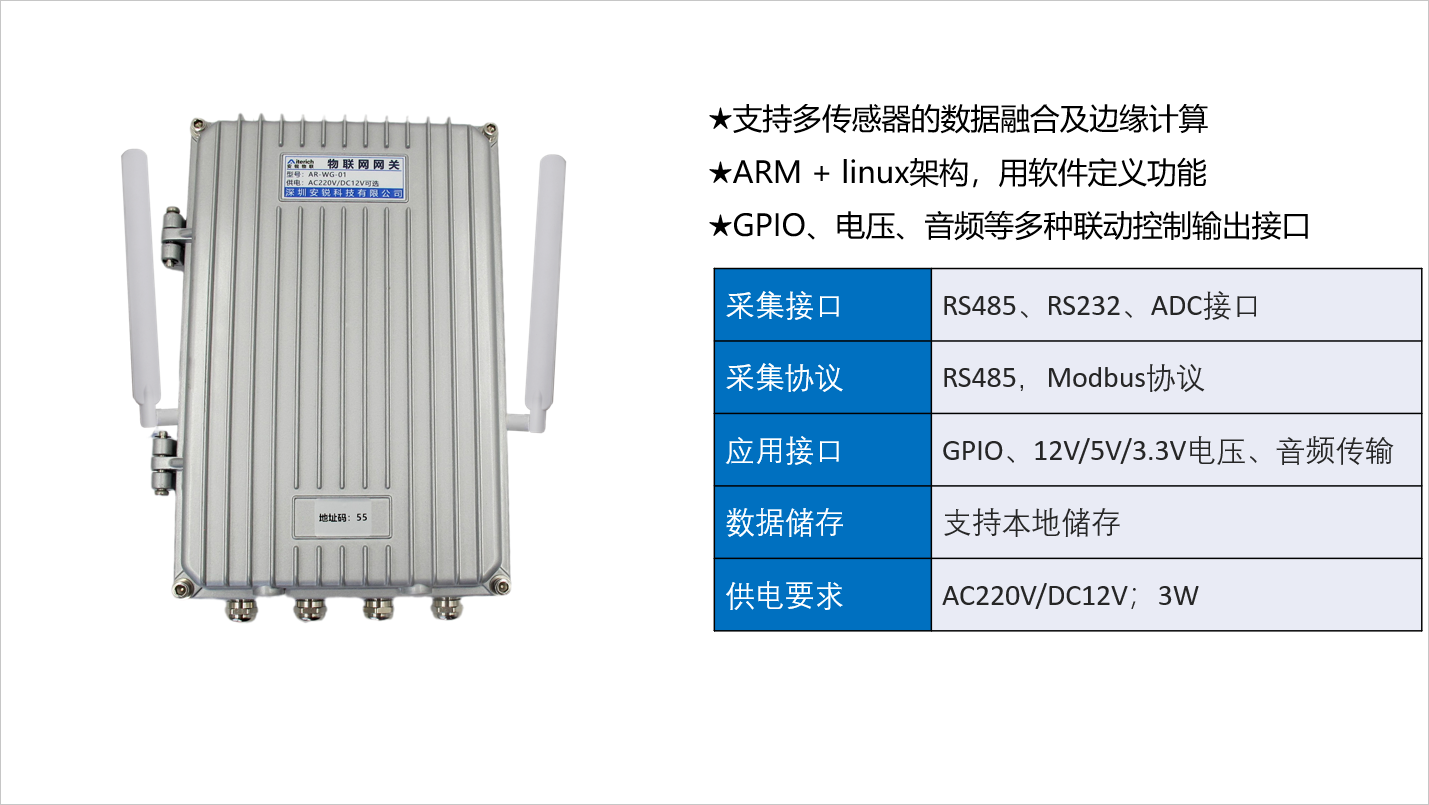

网关采集器是用来采集传感器数据，把传感器、控制执行设备和云平台软件连接为一体的智能化硬件设备。用来采集、上传传感器数据，并按照控制策略实现控制报警设备、机械动作等功能。

设备清单：

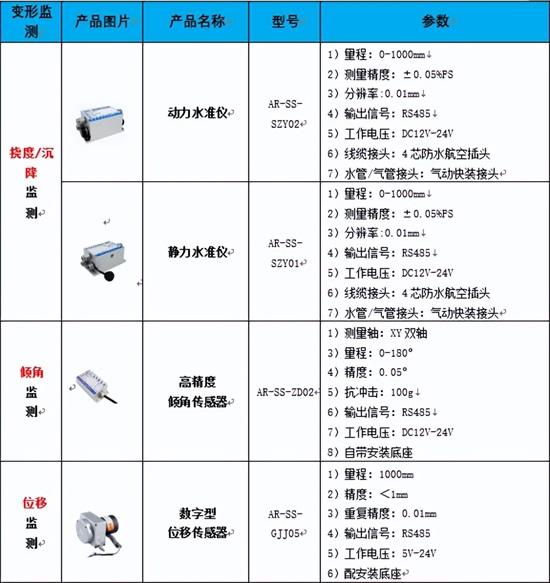

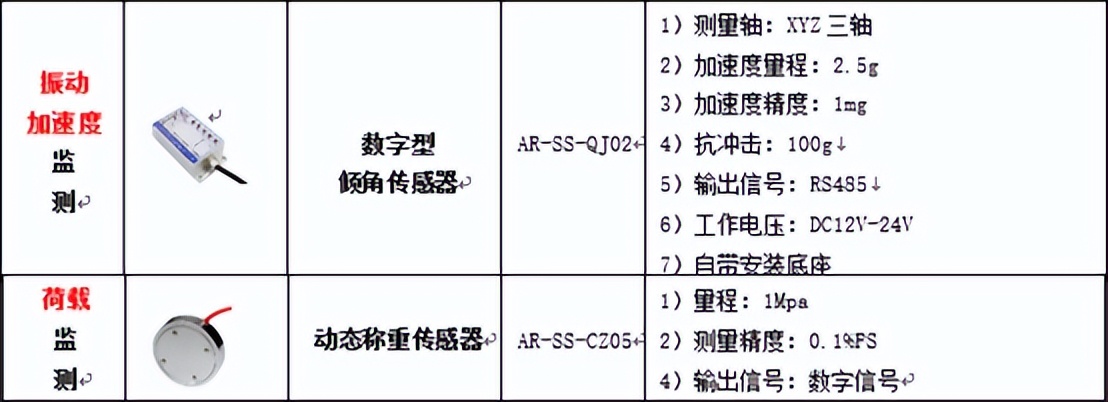

变形监测：挠度沉降、倾斜、相对位移应使用动力水准仪、静力水准仪、倾斜仪、位移传感器等。

振动监测：桥梁固有频率应使用振动加速度计。

荷载监测：车辆荷载监测使用动态称重传感器。

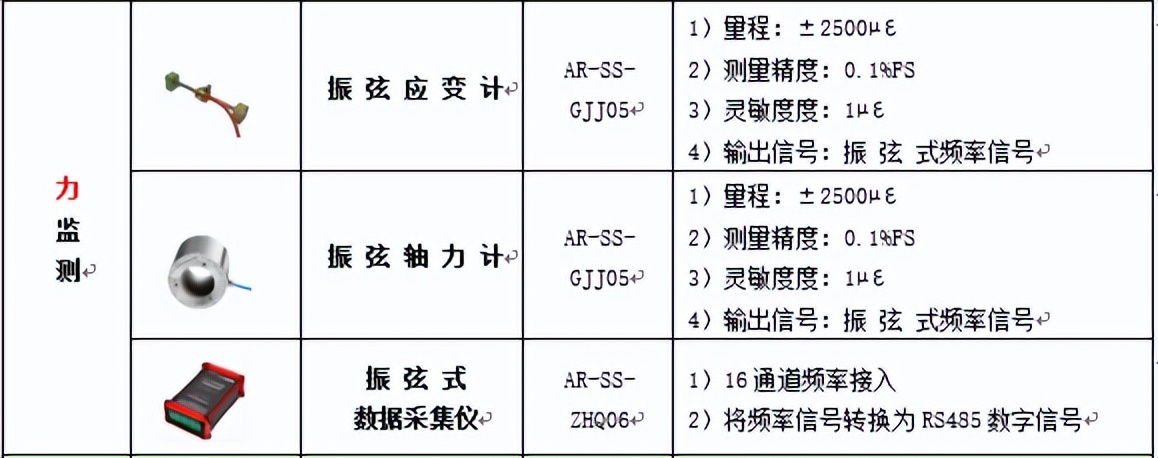

应力应变监测：表面应变应使用应变计，索力、拉力等应使用锚索测力计。

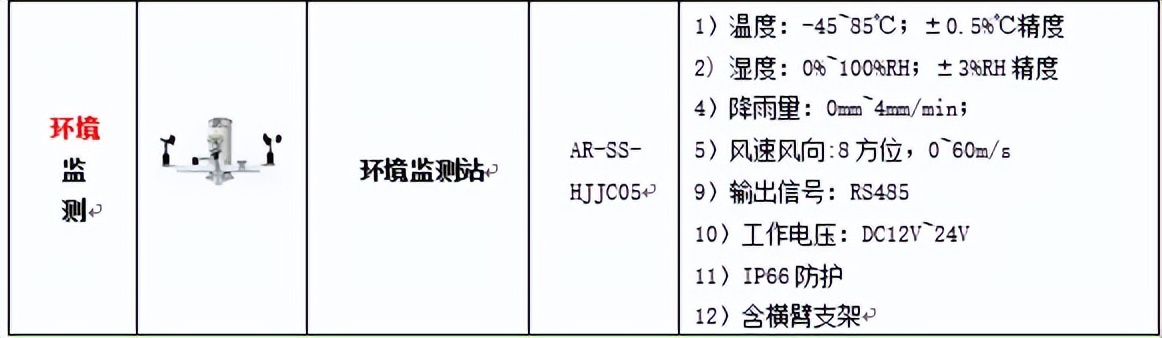

环境量监测：温湿度、风速风向应使用温湿度计与风速风向仪。

深圳安锐科技专注于结构健康自动化监测。以自研的新型传感器、测控网关和云平台为技术基础，推出各领域的测控解决方案。已申请了数十项知识产权；与高校、大型央（国）企联合开展多项科研和示范项目应用。为交通、能源、水电及地灾等行业提供结构监测方面的咨询、设计、研发、建设、运维等服务。

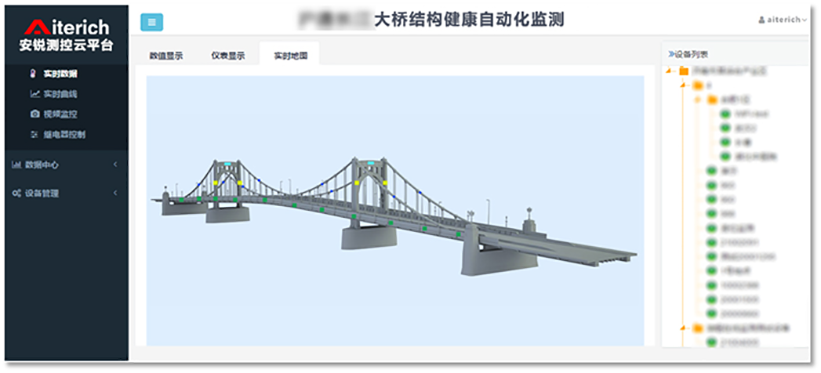

桥梁健康自动化监测系统界面

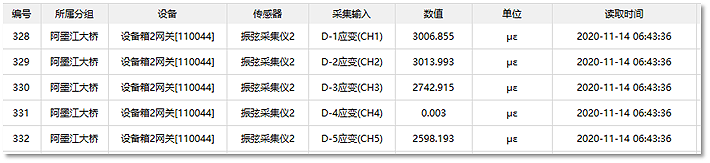

数据读取界面

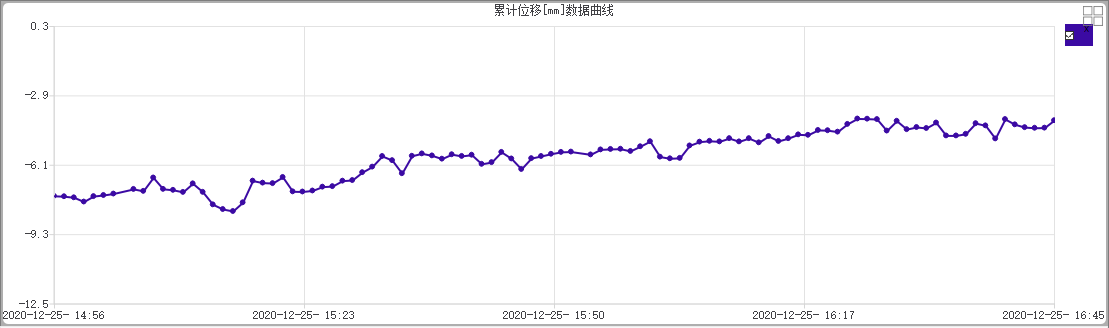

数据曲线界面
