​道岔有几种类型,道岔类别及型号有哪些

2023-09-15 19:03 来源:涩陋网 点击:

道岔有几种类型,道岔类别及型号有哪些

本文目录

1.道岔类别及型号有哪些 2.道岔的基本形式为轨道的连接,轨道的交叉 3.简述道岔的种类 4.道岔按照用途与平面形状可分为哪几种类型的

道岔类别及型号有哪些

道岔类别及型号有:

1、组合道岔。

2、60kg/m12#可动心轨单开道岔。

3、五渡九交组合道岔。

4、60kg/m12#砼枕交分道岔。

5、75kg/m12#复式交分道岔。

6、60kg/m12#改进型渡线道岔。

7、60kg/m12#提速道岔。

8、60kg/m9#提速道岔。

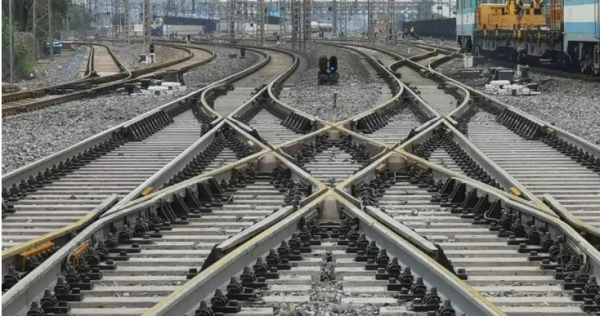

道岔有几种类型,道岔类别及型号有哪些图1

道岔型号选择

1.高速正线与到发线连接的单开道岔应采用侧向允许通过速度为80KM/H的18号高速道岔。

2.到发线与到发线连接应采用侧向允许通过速度为80KM/H的18号单开道岔。全部或绝大多数列车均停车的个别车站以及改、扩建大型站特别困难条件下,可采用12号道岔。

3.车站咽喉区两正线间渡线采用侧向允许通过速度为80KM/H的高速道岔。改扩建大型站困难条件下可采用12号道岔。

4.联络线与高速正线连接道岔应根据列车最高通过速度确定,采用侧向允许通过速度为160KM/H或侧向允许通过速度为220KM/H的高速道岔。

5.动车、养护维修列车等走行线在到发线上连接时应采用不小于12号道岔。

6.位于动车段(所)内到发停车场到达(出发)端外方的道岔,宜采用12号道岔,困难条件下可采用9号道岔;其他采用9号道岔。

道岔的基本形式为轨道的连接,轨道的交叉

道岔是个大家族,最常见的是普通单开道岔。它由转辙器、连接部分、辙叉及护轨三个单元组成。转辙器包括基本轨、尖轨和转辙机械。当机车车辆要从A股道转入B股道时,操纵转辙机械使尖轨移动位置,尖轨1密贴基本轨1,尖轨2脱离基本轨2,这样就开通了B股道,关闭了A股道,机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。这个单元包括固定辙叉心、翼轨及护轨,作用是保护车轮安全通过两股轨线的交叉之处。

道岔的基本形式为轨道的连接,轨道的交叉

简述道岔的种类

铁路上管道岔叫保证机车车辆安全转线的设备,种类很多,数量更是多得难以计数。其中最常见和数量最多的是一种单开通岔,它能使直行股道与岔道上运行的列车互相转线,即使列车从直道转入岔道,或从岔道拐入直道。除了单开道忿之外,还有双开、三开道岔。前者将直道与两个对称岔道相连接,后者则可由直道直行或分行到两个不同的岔道上。双开与三开道岔较多地使用于编组场咽喉区,如杭州昼山门编组站驼峰下面的第一组分路道岔就是一个三开道岔。普通单开道岔以其分*处的辙又心角度的不同大小,可以分为6号、9号、12号和18号等几种。号数越大,辙叉角度则越小,列车通过道岔的速度就可以提得越高。

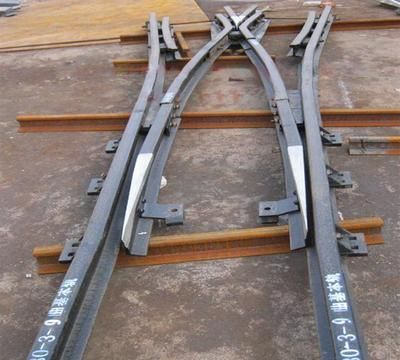

简述道岔的种类

道岔按照用途与平面形状可分为哪几种类型的

道岔按用途和平面形状分为普通单开道岔、单式对称道岔(双开道岔)、三开道岔、交叉渡线、复式交分道岔等几种类型。道岔是引导列车从一股道转入另一股道的线路设备,是轨道系统的重要组成设备,也是轨道的薄弱环节之一。通常在车站、编组站大量铺设。有了道岔,可以充分发挥线路的通过能力。

由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点,与曲线、接头并称为轨道的三大薄弱环节。它的基本形式有三种:即线路的连接、交叉、连接与交叉的组合。常用的线路连接有各种类型的单式道岔和复式道岔;交叉有垂直交叉和菱形交叉;连接与交叉的组合有交分道岔和交叉渡线等。

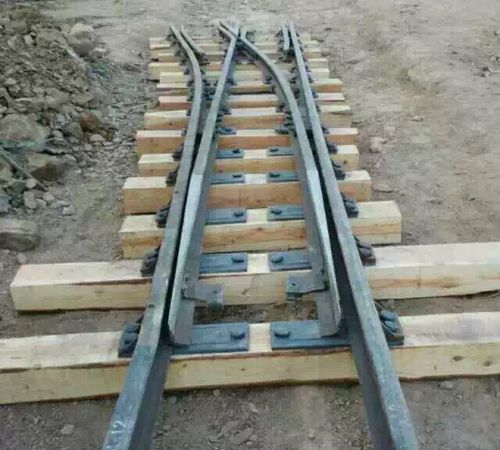

道岔按照用途与平面形状可分为哪几种类型的

以上就是关于道岔有几种类型 ,道岔类别及型号有哪些的全部内容,以及道岔有几种类型 的相关内容,希望能够帮到您。
