​地线的作用原理，主电路接地和辅过流保护原理？

地线的作用原理，主电路接地和辅过流保护原理？

主电路接地和辅过流保护原理

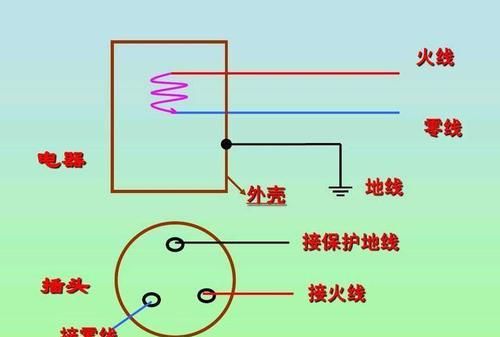

电器设备由于绝缘损坏或者其他故障导致外壳带电，对接触外壳的人畜会有触电危险，在外壳上加一根地线可以保证漏电电流绝大部分都经过地线，保证人畜的安全。

家用地线一般是整合在插座中。

一是并联分流的问题，如果有保护接地，漏电时，人接触漏电设备，这时候人与保护接地线是并联关系，而人的电阻很大，流经人体的电流很小，所以相对而言保护接地线是根安全生命线。

二是，保护接地后，如果设备发生碰壳等漏电事故，因经接地，事故电流会促使相线上的保护装置动作，从而切断电源，所以这也可以说是一种安全保障措施。

用电线路地线被烧毁可能是什么原因

你所说的“地线”，不知是什么地线，有何作用？不了解真实情况所以不好准确回答。一般理解所谓地线就是指不是电气设备电源的火线或零线，而是作为保护用的那根线，但是用作保护的线不一定都是地线，更有可能也是零线，况且地线保护的原理是电压型保护，不会出现大电流，也就不会出现地线烧毁的现象。而零线保护是电流型保护，如果电气设备出现漏电现象，保护零线会流过大电流，此时若电源开关跳不了闸，就有可能烧毁保护零线。如果你所说的用电设备里有电焊机，注意电焊机的二次输出侧接线柱，电焊线线头不能碰到电焊机外壳。

电焊的原理是什么，那条接地线起什么作用

就是焊件与电焊机的连接线，电流才能形成一个闭合的回路。另外，电焊机也必须要接地，防止电焊机漏电造成触电事故。

地线只要有完好接地是不是就不会有电

绝对不可以。

首先，规范没有这种接法。其次规范不这么做是对的。

原理如下。

农村没有从变压器中性点引来的地线，通常是就地做接地，接地电阻比较大，短路保护靠的是漏电保护，以保证在短路电流较小时也能跳闸。

比如变压器接地4欧姆，就地接地10欧姆，短路电流会小于16A，而漏电保护30mA就动作了。

此时零线重复接地会发生什么呢？地线出来的短路电流经地，流回零线接地点而返回零线，不从大地流向变压器中性点。那么漏电保护器就检测不到漏电电流，从而导致漏电保护不动作。

这是《农村电气》杂志记载的一个真实案例，结果是一个小孩被电死了。那个案例不是零线主动接地，而是零线绝缘被彩钢板刮破，通过彩钢板接地了。

补充一下，题主的做法和TN_C_S的做法很类似，为什么不允许呢？因为农村的房屋不是钢筋混凝土的。钢筋混凝土因为密布钢筋，且通过绑扎链接，所以可以看做一个法拉第笼，也就是一个等电位体，处处电压相等，短路点和脚下电压相等，并且零线与地线有一点直接连接，短路回路通过金属线会流回变压器中性点，短路电流大，断路器可以按过电流跳闸。而题主的做法，零线和地线没有直接连接，短路电流小，不跳闸，又没有等电位联结，所以是危险的。

再补充。题主说零线地线，那么地线是单独做接地，还是和零线接地做一起？如果做一起就是TN_C_S，只能说规范对农村（也就是砖瓦房）推荐TT，原因在等电位这，已经说了，还有个原因，农村用户有多距离变压器比较远，如果线径小，也会导致短路回路电阻大，短路电流小，这个因素要考虑到，但不是一定跳不开。TN_C_S是不能用漏电保护的，只能靠短路电流跳，这个因素也要考虑。

但是可以用TN_C_S，也就是零线接地，从这个接地点再引出地线，这是允许的。

………………真的要分割了………………

很多人说看不懂，上张图说明

先说事故的。零线在1处发生绝缘破损，与彩钢板接触引起接地，接地电阻大，漏电保护没动作。发生设备外壳短路时，短路电流通过零线接地处返回开关，漏电保护没动作。小孩触碰金属外壳，身亡。核查该用户漏电保护开关完好，能正常动作。现场分析结果就是这样，文章发表在《农村电工》。

另一个问题，在2处接地。农村通常采用TT系统接地，变压器处按要求要安装零序保护，保护值是我随手写的，毕竟没干过农网。

TT系统零线是不接地的，原因是，零线有电流流过就有对地电圧，接地后会有对地电流，这部分电流会被认为是接地电流而引起变压器处零序保护动作。
