​pcb测试机基础知识 pcb测试机测试参数

2023-08-20 06:27 来源:涩陋网 点击:

pcb测试机基础知识  pcb测试机测试参数

PCB测试机用于测试电路板的功能性和可靠性。它可以有效地检测电路板中的故障和错误,并帮助提高生产效率和减少生产成本。测试机通常包括壳体、测试夹具、测试设备、控制器及软件等组成部分。它们可以根据不同的需求和测试标准,选择不同的测试 *** 和技术,如ICT、FCT、AOI、AXI等。

一:pcb测试机基础知识

这要看你是从事PCB设计呢?还是PCB生产方面的。

如果是想要从事PCB设计,

1.了解PCB的形成原理,和设计方式;(需要读相关的专业的)

2.了解PCB的生产全过程,(这个知道大概流程就行,并不一定要亲自上手的。)

生产PCB,

1.化学物品的应用常识一定要具备,因为这个行业用的很多;

2.发挥艰苦奋斗的精神,做事切记谨慎细心。因为这个行业中的每个流程的药水比例,测试参数都需要比较精准的,有时候还需要经过长期的工作后,细心的发现设备的误差和规律,已达到最佳生产状态。

一、锡膏印刷机

锡膏印刷机的工作目的是先将要PCB固定在印刷定位台上,然后由印刷机的左右刮刀把锡膏或红胶通过钢网漏印于对应焊盘,对漏印均匀的PCB通过传输台输入至SPI进行检测。

二、SPI检测设备

SPI是对锡膏印刷的质量检验,是对印刷过程的检验和控制。其基本功能是及时发现印刷质量的缺陷。SPI可以直观地告诉我们哪个焊点印刷好,哪个不好,并提供缺陷类型的提示告知技术人员及时调整相依参数。

三、贴片机

在生产线中,贴片机布置在锡膏印刷机后面,通过移动贴装头,将表面贴装元器件准确放置在PCB焊盘上的设备。贴好元器件的PCB产品被目测传输台取样,然后输送到回流焊进行焊接。

四、回流焊

回流焊是在焊接过程中,将印刷好的锡膏在高温下熔化,冷却后形成元器件与PCB之间的机械电气连接。

五、AOI检测设备

AOl (Automatic Optic Inspection)全称是自动光学检测,是一种基于光学原理检测焊接生产中常见缺陷的设备。自动检测时,机器通过摄像头自动扫描PCBA板,采集图像,将检测到的焊点与数据库中的合格参数进行对比,通过图像处理检查出PCB板上的缺陷,并通过显示器或自动标志显示/标记缺陷,供维修人员维修。

六、X-ray检测

X-RAY无损检测X光射线(以下简称X-Ray)是利用一阴极射线管产生高能量电子与金属靶撞击,在撞击过程中,因电子突然减速,其损失的动能会以X-Ray形式放出,其具有非常短的波长但高电磁辐射线。而对于样品无法以外观方式检测的位置,利用纪录X-Ray穿透不同密度物质后其光强度的变化,产生的对比效果可形成影像即可显示出待测物之内部结构,进而可在不破坏待测物的情况下观察待测物内部有问题的区域。

七、波峰焊

波峰焊是让通孔插件元器件引脚与PCB形成焊点链接。PCB焊接面直接与高温液态锡接触达到焊接目的,其高温液态锡保持一个斜面,并由特殊装置使液态锡形成─道道类似波浪的现象,所以叫'波峰焊',其主要材料是焊锡条。

二:pcb测试机测试参数

PCB是重要的电子器件,是电子元器件的支撑体,是电子元器件电气连接的载体,是电子业的上游基础,决定了电子产品的竞争力。

目前,全球PCB产业产值占电子组件产业总产值的四分之一以上,是各个电子组件细分产业中比重最大的产业。

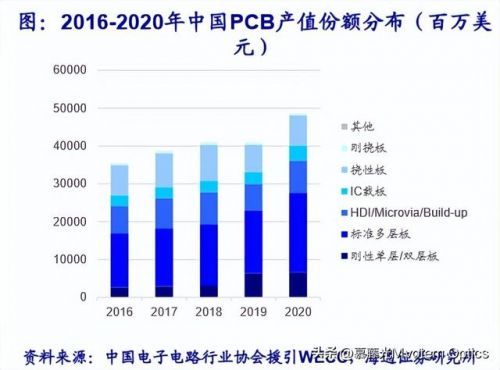

2020年,全球PCB产值达到730.97亿美元,中国(包括港澳台地区)PCB产值达到486.72亿美元,占据全球市场66.59%的份额。

pcb测试机基础知识  pcb测试机测试参数-第1张图片-

PCB板检测主要是为了找出缺陷并进行修复,提升产品生产质量。

检测 ***

1. 人工手动目检

人工目检是最传统的检测方式,主要通过放大镜或者显微镜观察板体细节,由主观进行缺陷的判断。

人工目检最明显的缺点是效率低,但是最糟糕的局限还是缺陷判断的主观性。即使人工经过培训,在执行中缺陷的判定也很难统一标准。

2. 尺寸检查

主要使用二维图像检测仪进行检测,实现了自动测量,提升了测量的效率和准度。

3. 在线检测

在线检测使用电气性能检测,单板的测试成本更低。缺点是需要 *** 夹具和编程调试。

4. 功能系统测试

功能系统测试是一种早期实现的自动化测试办法,是在生产线的中间阶段和末端使用专用测试设备对电路板功能模块进行的全面测试。

缺点在于编写测试程序非常复杂,不太使用在多数生产线。

5. 激光检测

激光检测是PCB检测的最新发展,裸板实践验证可行。

缺点在于成本过高,维护与使用存在一定门槛。

6. X-RAY检测

主要运用不同物质对X射线的吸收率不同的差异来查找缺陷,主要用于超细间距、超高密度电路板检测。

7. 光学检测

光学检测运用于外观检测,是目前最为常用的检测 *** ,一般用于回流前后和电气测试前,能够有效提升功能缺陷的修复效率。

光学检测能够在进行电气测试前,将大部分缺陷电路板检出进行修复处理,这极大地节省了纠正的成本。

因此,光学检测以稳定快速精准的优势,成为了PCB检测中最常用的方式。

三:pcb测试机原理

原理:电容+网络阻值量测:

实际就是把做好的PCB板通过测试点与客户最原始的文件作对比,如果对比的网络不一样,则提示为开路或短路。

测试过程中一支测针点住该网络,另外几支测针接触其他网络的测试点进行电容比较;
