在之前的推文里说了封装(详情点击《封装》)，那元器件是不是只要能焊到PCB上就可以工作了呢？显然不是的，为什么？因为元器件是有方向的(除了个别元器件除外，如电阻，瓷片电容等)。那元器件的方向该怎么判断呢？下面介绍点干货。注：由于电子元器件种类较多，本文仅仅是捡取了几种常用且典型的元器件来介绍，从最基础的开始分享，希望对初学者起到一定的借鉴作用，如果是大神还请斧正。

1.IC芯片类

哪些是IC芯片类？比如单片机、74LS138、74HC595等。这类芯片有个特点，就是管脚众多、多呈对称式分布。看几个例子。

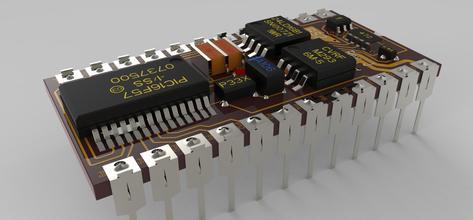

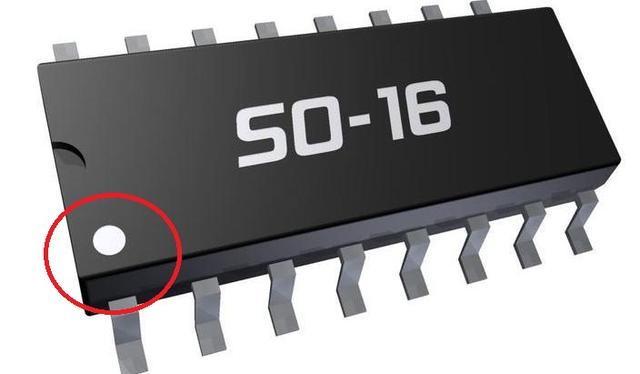

SO-16封装的芯片，如下图所示：

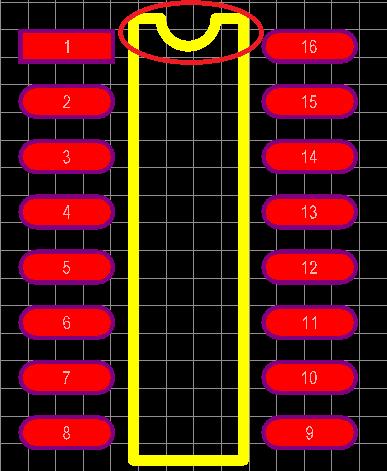

在PCB板上的封装，一般都会在正方向处留一个缺口，如下图所示：

在焊接这类元器件的时候注意这两点：

认准元器件的圆点位置；

认准封装的豁口位置；

搞清楚这两点，这种封装的元件就不会焊错了。

2.极性直插电容类

极性电容是有方向的，虽然只要两个引脚但千万不能焊错，否则电容会爆掉。直插极性电容的壳体上会有一段灰色的地带且带有“-”号，如下图所示。

这个灰色处的引脚就是负极，其实还有一个方法，引脚长的为正，短的为负。

记住两点：

壳体上是灰色，标有“-”号的为负极，另一侧为正极；

引脚短的是负极，引脚长的是正极，这个规则也适用于直插发光二极管；

3.极性贴片电容类

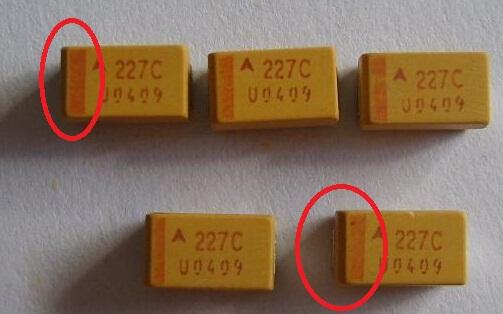

极性贴片电容一般为黄色壳体，壳体一端有横杠，另一端没有横杠，有横杠的为正极，另一端为负极。如下图所示。

记住一点：极性贴片电容，有横杠的为正极，另一端为负极。

4.直插二极管类器件

大家都知道，二极管有这样一个特点：正向电阻很小，趋向于0；反向电阻很大。所以二极管如果焊反了，那电路上的走线就相当于断掉了。

与电容不同的是，二极管有横线的一端是负极，另一端是正极。

5.贴片二极管类

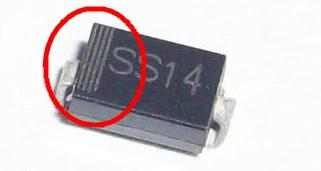

贴片二极管跟直插二极管的辨识方法一样，有横杠的一端为负，另一端为正，如下图所示。

读完之后，是不是对元器件的正负辨识方法有所了解呢？
