​发电机原理图和详细图解（发电机为什么能发电）

发电机原理图和详细图解（发电机为什么能发电）

什么是发电机？

发电机是指将其他形式的能源转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能。

发电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。发电机作用：将旋转的机械能转换成电能。

发电机结构

基本结构：定子和转子

定子：又称为电枢，主要由定子铁芯、定子绕组、机座、端盖等部件组成。

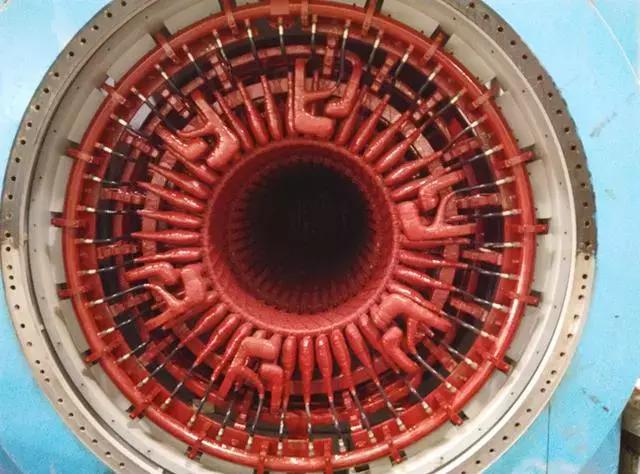

发电机定子

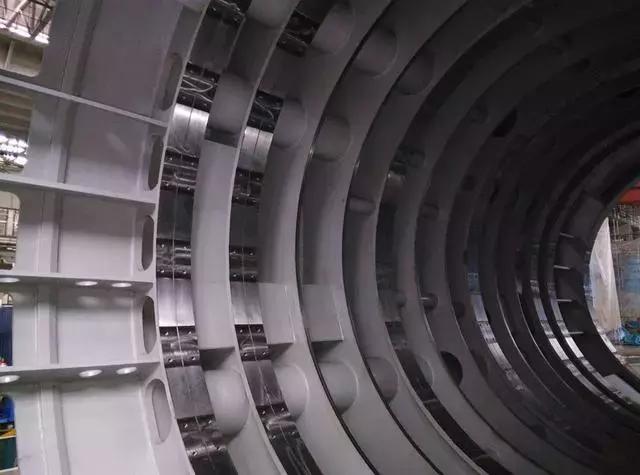

发电机机座

机座：机座是用来支撑和固定定子铁芯和端盖的，应有足够的强度和刚度，机座与定子铁芯之间需要留有适当的通风道，以利于电机的冷却。

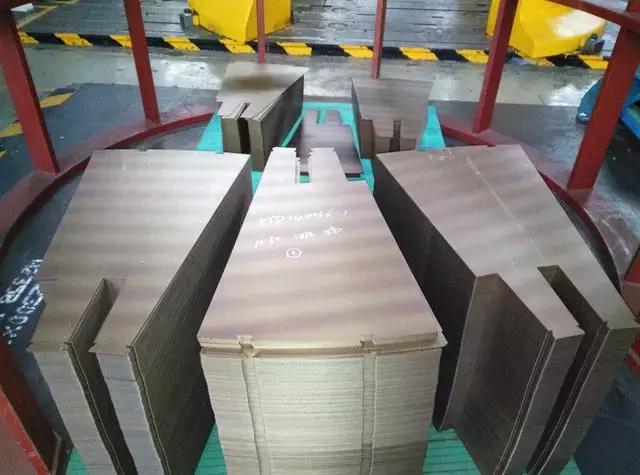

定子铁芯

定子铁芯：定子铁芯一般由0.5mm或0.35mm的硅钢片叠成，沿轴向叠成多段形式，每段叠片厚为30-60mm。各段叠片之间留有宽约10mm的通风槽，以改善定子铁芯的散热条件。

定子绕组

定子绕组：大型发电机一般采用三相双层叠绕，构成定子三相交流电路。

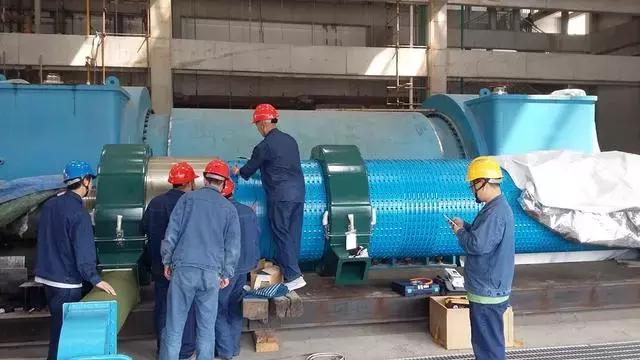

发电机转子

分类：按转子磁极的形状分为隐极式和凸极式。

转子：转子包括转子铁芯、励磁绕组、阻尼绕组、紧固件和风扇。

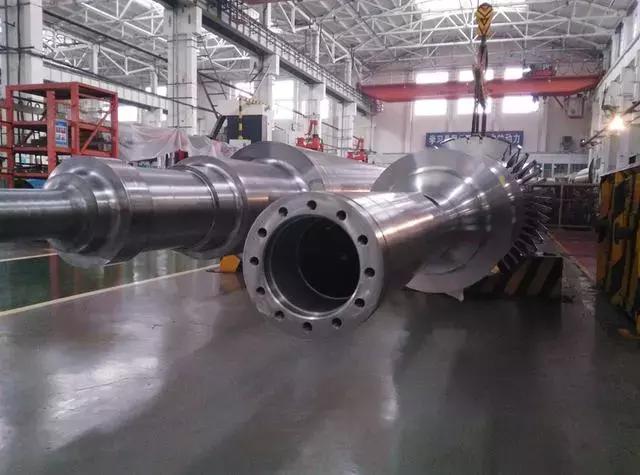

转子铁芯

转子铁芯：转子铁芯应具有良好的导磁性能，并能承受很大的离心力作用。隐极式的转子铁芯与转轴锻造成一整体。转子表面约占圆周的三分之一不开槽，称为大齿，即主磁极。

转子绕组

转子绕组：转子绕组由矩形的绝缘扁铜绕成，两线圈边分别放置在大齿两侧槽内，所有线圈串联组成转子绕组，也称励磁绕组，构成转子直流回路。励磁绕组引出两个线端接在滑环上，通过碳刷与外部直流电源连接。

励磁绕组各线匝间垫有绝缘，线圈和铁芯之间也有绝缘。

励磁绕组放入槽内后，用高强度槽契压紧。

转子阻尼绕组

阻尼绕组：它是一种短路绕组，由放在槽契下的铜条和转子两端的铜环或合金焊接成闭合回路。作用是，在发电机短路或不对称运行时，利用其感应电流来削弱负序旋转磁场的作用，以及发电机发生振荡时起阻尼作用，使振荡衰减。

,
