买内存之前，咱们除了看价格，还得看看频率、时序，猜猜颗粒，更基础的就是看看是DDR几，但要说DIMM，还真没听人说起过，更没见过商家把这个词加到商品详情里。所以，DIMM是个啥咧？

▌模块化开端SIMM

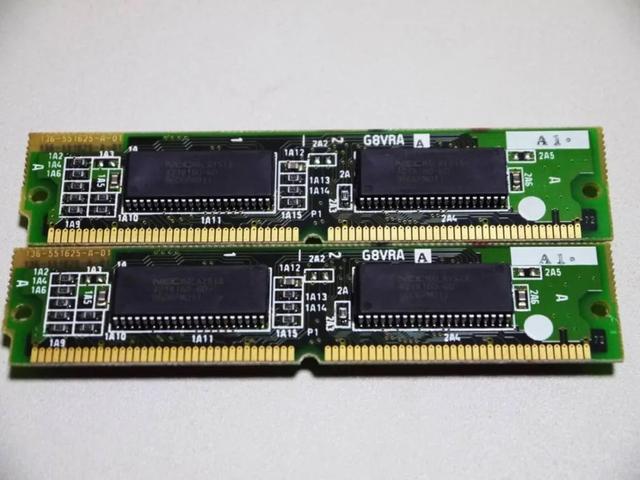

在说DIMM之前，先得了解一下啥是SIMM，其全称为Single-Inline-Memory-Module，意思是“单列直插式内存模块”，顾名思义，原来这单词形容的就是内存的结构设计，是“模块化”的。

这是在20世纪80年代初开始（到90年代末），这种内存就已经在计算机中使用。相对于现在动辄几GB的容量，那时候几兆都是大内存了。

32针SIMM内存（8bit）一般有256KB ~ 4MB，由于CPU是16bit的，所以还必须成对使用，如果是32bit处理器，更要插4根...

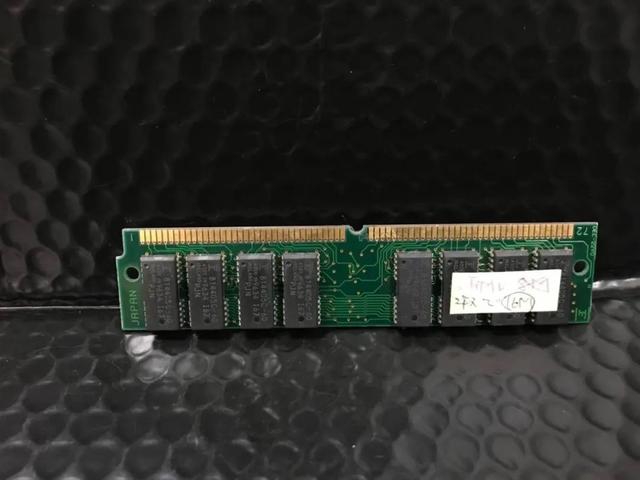

而72针内存（32bit）一般是4 ~ 64MB，可以在386DX、486DX、奔腾586上使用。此外还有GVP和苹果的一些64针专用SIMM内存。

▌与DIP共存的时代

虽然这种结构已经很前卫了，但是早期的8088、XT、AT电脑，却并没有使用这类内存，而是使用了上面这种长得和蜈蚣似的DIP“插座式双列直插封装”内存。

由于容量实在是太小了，到了80286时代，伴随着软硬件需求的上升，几KB几KB地加内存显然不够用，你插七八个，还不如人家插一个来的爽，因此SIMM逐渐被人们接受，

但SIMM也有它的问题，比如它两面的金手指是其实互通的（迷惑行为？），利用率不高，也就有了后来的DIMM，而DIP内存也和模块内存条共存了很久。

▌承前启后的DIMM

DIMM样貌和SIMM差不多，全称为Dual-Inline-Memory-Modules即“双列直插式存储模块”，从名字上来看，也只是从“单”变成了“双”，还能有啥差别呢？

它，变粗了，也变长了。从32bit升级到64bit，提升到了168针引脚，每面64Pin且独立、可以独立传输信号，电压从5V降到了3.3V，提供了32MB~1GB的大容量，从此内存进入了DIMM时代？不，进入的是SDR SDRAM时代...

这玩意儿又是啥？全称Single DataRate SDRAM“同步动态随机访问存储器”，简单的说它的特征就是“同步”。

在此之前的内存和CPU外频都是运行在不同频率，也就是“异步”DRAM，而SDRAM有一个同步接口，加入了管线（Pipeline）机制，相当于：

原本每个红绿灯路口只能停一辆车，这辆车开过了才能让下一辆车进来，而现在，加长了路口，就算遇到红灯，依然能进来好几辆车，一旦变绿灯，所有车一起开走。

而这个等红绿灯的时间，就叫做Latency（延迟），我们在超内存跑AIDA64内存测试的时候，经常看到。（以前的内存延迟是固定的）

▌DIMM的变种

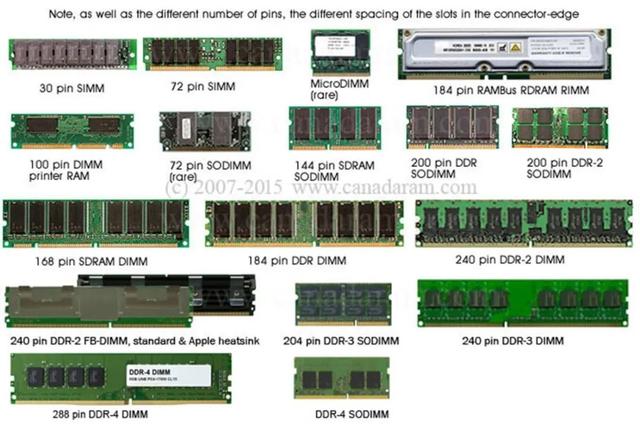

从笔记本电脑出现后，内存也要考虑体积和功耗，用普通PC的全尺寸内存不太行，于是开发出了SO-DIMM笔记本内存就连针脚数都变得更少。

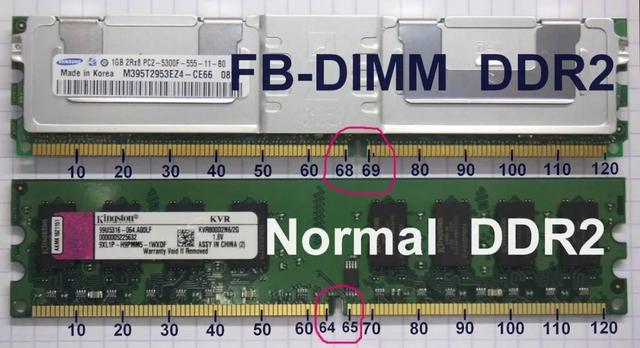

普通内存采用短线连接拓扑结构（Stub-bus，简称SB？），和北桥芯片控制器之间，都是通过64bit并行总线交换数据的，所以可能受到相邻线路的干扰，因此开发了FB-DIMM（Fully Buffered DIMM），增加了一颗数据中转、读写控制的控制芯片，从“并行”走向“串行”传输，增加了稳定性、速度、容量密度，主要还是给服务器用的。

说道服务器，咱们玩儿洋垃圾平台的垃圾佬自然熟悉，主要分为三种：Reg-DIMM、U-DIMM、LP-DIMM。分别对应带寄存器（register）的、不带寄存器的、以及低负载的。

在奔4时代（478，Intel i850），Intel还联合Rambus推出过Rambus DRAM（RDRAM），加入了RISC精简指令集，目的就是高频，快快快！

要知道那时候DDR都还没出来呢，它已经达到了1066MHz，主流的DDR也才400MHz...但历史总是千篇一律，RambusDRAM最终因为高价、高热，消费者不买账，被AMDK7 DDR给打趴下了。

▌DDR出现

好了，现在是熟面孔。DDR全名Dual Date RateSDRAM，也就是“双倍速率SDRAM”，是一种改良升级，人们从SDR SDRAM一脚跨入了DDR SDRAM时代。SDRAM是一种存储机制，DIMM是一种模块类型，所以你叫啥都可以。

一开始DDR主流容量128MB ~ 1GB，主流频率400MHz，六七百已经是超频条了，后来支持双通道后带宽翻倍。结局大家都知道，DDR最终完胜RDRAM，也就有了如今的DDR4。

其实严谨地讲，平时所谓的“四代内存”应当指DDR3，而初代是SDR SDRAM，DDR4已经是第五代了。

▌DDR4的变种

我们知道Intel官方文书说的是这代主板支持128GB内存，但市面上并没有单条32GB这么大的内存可选，4槽甚至2槽小板子想插满上大内存不太现实，除非是HEDT这种8槽怪物。

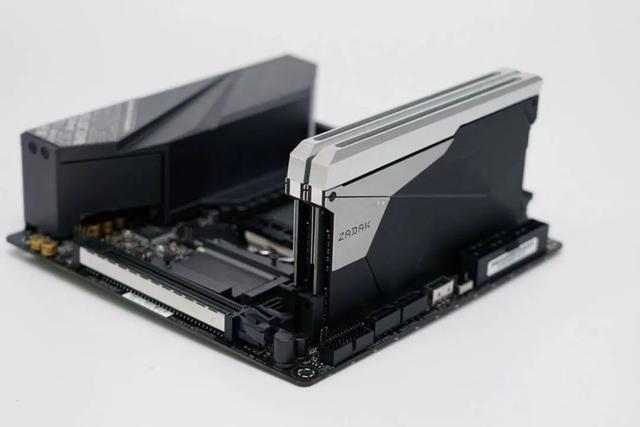

2019年的时候，华硕、芝奇、Zadak还一起搞过一个非JEDEC标准，也就是DC-DIMM（Double Capacity DIMM），就是所谓的“双倍容量条”，可以把内存容量上限提升一倍，

其本质上是把两条内存做到了一起，但大多主板并不支持，支持的有华硕自家的M11E、M11G，价格都很贵就是了。

现在看来，一些新的内存颗粒把单DIE容量提升了一倍，反而是大容量内存普及率更高的做法。

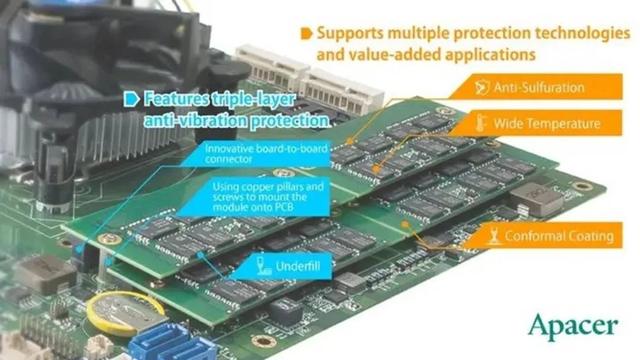

在更早的2018年的时候，宇瞻还做过一种XR-DIMM内存，由于是给军方用的，主要以稳定性为目标，甚至还拿过MIL-STD-810G军规认证。由于是专用的，普通家用机是没机会用的...（也没必要）

▌DDR5啥时候来

每一代DDR更新，都伴随着内存预取位数的翻倍（2bit-4bit-8bit），从而带来内存带宽翻倍。到了DDR4时代依然沿用DDR3的8bit，但带宽依然翻倍，这是为啥呢？由于DDR4采用了增加Bank（内存库）数量，多组BankGroup（BG）方案，1组BG只有8bit的话，那么4组不就32bit了嘛（曲线救国）。

那么DDR5会如何呢？三星和镁光早就发布了DDR5规范，咱也不担心翻不翻倍的，我只想知道，啥时候出？价格便宜不？
