嗨喽大家好，我是胆小鬼尹志平，现在是2020年的8月9号，距离我购买的B550M火箭炮已经过去了接近10天了，今天是时候给这个主板盖棺定论了。。。。。

首先：我们先来介绍一下微星火箭炮。

现在的火箭炮就是以前的火箭筒的改名。

微星目前炮弹的定位是：战斧导弹-迫击炮-火箭炮/爆破弹

反正微星是和这些弹赶上了。。。。。

自从技嘉开启600元以内的B550M的大门后，华擎B550M PRO4 微星的B550M也相继来到这个价位。。。。（华硕：喵喵喵喵喵？？？？？）

在介绍这个主板之前，我打算线先给大家灌输一个想法（一分钱audio，一分货）

废话有点多，我们直接上图吧。。。。

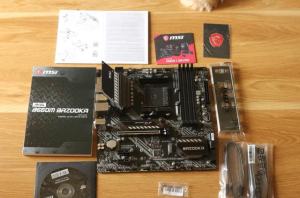

老规矩，先来一张全家福

配件如下：

挡板主板1个（没有泡沫气垫，但是有美化处理）

贴纸1张

说明书光盘等一堆纸张

3个M2螺丝

2个SATA线

全家福

第1部分：IO方面

1个更新BIOS的按钮

1个DisplayPort（DP）接口

1个HDMI接口

4个USB3.2 Gen 1（5Gbps）Type-A接口（牙膏你这命名，我真的服了）

2个USB 2.0 Type-A 接口定义（其中1个是更新BIOS的端口）

1个PS/2组合接口

1个 1Gbps LAN口（就是千兆网口非2.5G）

然后常规的三口音频口（这里给一个阉割的好评，毕竟6口5口的根本用不上，jaud1是什么接口图解，一个组合音响比主板贵上天）

其中三口分别是：麦克风输入-音频接输出-音频输入（这个也hd没什么用）

IO部分

第2部分：扩展方面

2个12V RGB接口

2个5V ARGB接口

1个PCI-E X16接口（4.0 3.0都是X16）

2个PCI-E X1接口 （3.0X1）

4个fan 接口（4P兼容3P风扇接口）

2个M2接口（支持长度规格：2242/2260/2280，不支持22110）

第1个M2直飞处理器，PCIE4.0X4 PCIE3.0X4（意思就是满速）同时支持SATA 6Gb/s

第2个M2由B550M芯片组控制 PCIE3.0X4（意思就是满速）

1个前置Type-C接口（没啥用，有前置Type-C的机箱比主板多了，买得起这个机箱的也不买接这个价位线的主板了）

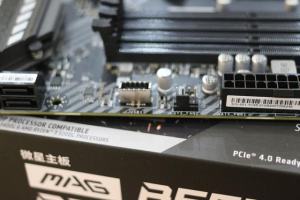

1个侧面插的USB3.0的接口

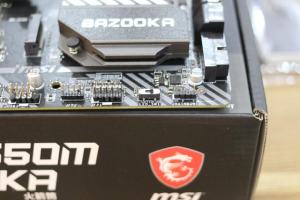

底部的5V和灯光开关

12V接口

前置C口接口

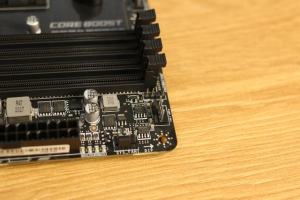

顶部的5V接口主板和甄错灯

第3部分：用料（隐藏的成本）

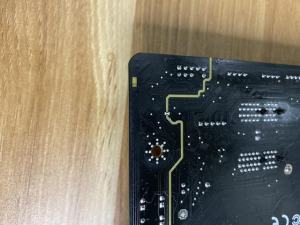

这个主板是2 盎司 3层板

2 盎司 3层板

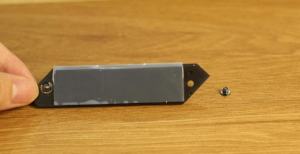

M2散热片接口（两个螺丝，jtpm1是什么接口，一个防丢，一个不防丢）

只有一个M2有散热片，就是直飞CPU的那个

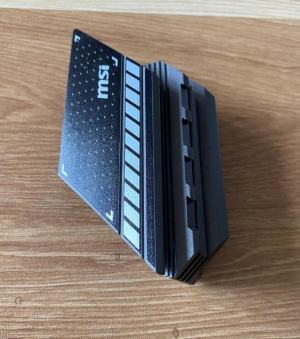

正面

一个防丢，一个不防丢

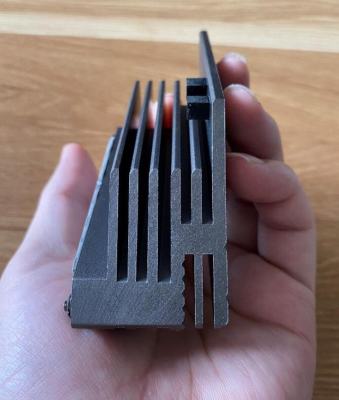

很厚实的散热片

做了导流（通过风流针脚更好把热量接口排出去）

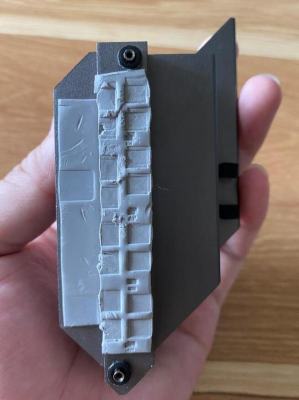

覆盖MOS和电感，但是从图中看，jaud1接口针脚定义，只有一个电感覆盖了，应该是导热垫太薄了

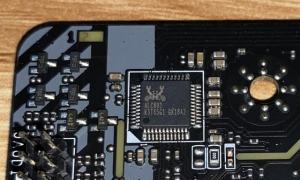

主板的音频芯片是：ALC892 K3T65G1 GK18A2 （支持7.1音频）

必须要把前置音频的IO模组连接到JAUD1的接口才可以7.1

（意思就是，后面的口不可以7.1，前面的可以，所以买机箱的要jtpm1考虑以下，什么TT F1这种阉割音频线就不要买了）

听感方面：

首先声明，我不定义是专业的音乐人，我只是一个小白。（玄学部分）

设备：PHILIPS SHP9500头戴式

设备2：歌德SR80e

在晚上10点左右，我开始听SHE的Super Star，里面的鼓声直接击穿耳膜，尤其是SHE唱到是什么你是电你是光的，那一刻我感觉我能飞向宇宙，我就是迪迦，我是人类的拯救者，我是这个寰宇不可一世的凯撒大帝，

晚上11.30分，我开始听菊次郎的Summer，感觉我的初恋又回来了，可惜我已经成为了修罗至尊，她配不上我，我是龙王，我是军上，慢慢的听到最后，我决定去当一个上门赘婿，重温一下当年我做歪嘴战神的感觉。。。。

在凌晨的0点0分，我开始听薛之谦的你还要我怎样，海底，罪等歌曲，生而为人，我很抱歉，悠扬婉转的歌声直接把我遗失在马路上。

（这把以上听感转发各大论坛，记住括号内的内容要删除，本条收益5毛，否则收益作废）

总之主板音频这方面我真的不懂，我自己和我自己的其他主板对比听我也听不出来差距，倒是我的歌德和飞利浦倒是有差距，尤其是动次打次的音乐。

ALC892 K3T65G1 GK18A2

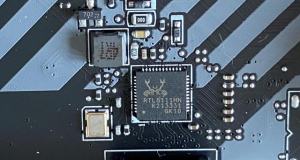

网卡是电竞入门jaud1的常规网卡：RTL8111HN K213331GK10

RTL8111

NUC126NE4AE芯片（控制RGB等功能，SUPER IO也行）

NUC126NE4AE

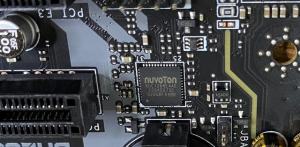

新唐NCT6687D-定义R芯片（用来监控主板上的各个部分的参数）

NCT6687D

第4部分：供电

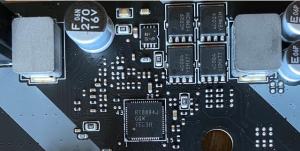

这个主板的主控PWM是：RT8894J

RT8894J

MOS型号：

TMFS4C029NT1G (46A， H side)

NTMFS4C024NT1G (78A， L side)

MOS图片

看到这里大家应该明白了，这块主板说白了就是B450M迫击炮图解MAX的加强版。

B450M MAX迫击炮能干的事情，它能干的更好。

主板的整体供电情况如下：

VCCP_NB Phase：4（2/2）

VCCP_NB Phase：2(2/2)

CPU_VDDP Phase：1

说直白点就是4+2+1（其中CPU是4项）

实测结果：

开放式机箱，空调房24°，3700X无论怎么加压烤机测试，都摸不到这个主板的极限，单烤FPU 1.42 4.5Ghz 3个小时，MOS发热都保持在50°左右，可以说非常凉快。。。

（别说什么拿3900X的测试的，没这个必要，它才579元)

总结：

说实话，我不知道定义怎么总结这个主板，因为在这个价位上，什么缺点都是能接受的，我相信如果不是为了B450M 迫击炮MAX的清库存，B550M火箭炮是很好的替代品。

缺点讲一下，M2的散热片的螺丝有一个不是防丢的，而且不是防丢的那个螺丝，我去五金店都没找到，这就离谱。。。。。。。（没错，我拿到手就被我的猫打丢了）

目前600元以内的B550M：

微星B550M火箭炮

华擎B550M PRO4

技嘉B550M 雕牌E

华硕：喵喵喵喵？

目前600元以内的B550M我已经体验了两块了（技嘉的没抢到），就单纯的说微星音频和华擎这块板子，各有取舍，供电效果实际上大差不差的，微星的bios可以AXMP 4400+对于以后的APU可能会更好。

华擎的供电和微星一个是4项供电，两上两下，一个是6倍项，一上一下，实际上带3700X 3800X都是毫无压力的，随便玩儿，华擎的音频比微星的好，微星的M2全速，然后BIOS好，然后华擎的灯光又比微星的好一点，具体怎么样取舍，就看大家的了。。。。

至于建议：

其实很多人说火箭炮接口的IO缩水，我觉得就离谱，能买这个价位的主板的，整不起组合音箱，整的起组合音响的，看不上这个主板了，所以我觉得音频的阉割是合理的，而且前置的C口，我都觉得没有必要加，机箱贵过主板两倍起步。

如果你要问我，这个主板值得不值得买，我觉得你看看你自己的钱包你就应该知道你要买什么主板了。（穷是没有选择的）

最后希望华硕赶紧加入600元的大军吧，别整什么B450M重炮手来搞了，买这个价位的主板的，买3900X之类的都是少之又少的，整个5V的接口它不香吗？你供电搞的再好，我用不上，有什么用？？？？
