伺服驱动器接线与原理图解（通俗版）

伺服驱动器接线与原理图解（通俗版）（用符号模拟接线图，快速掌握核 逻辑！)

一、接线核心步骤

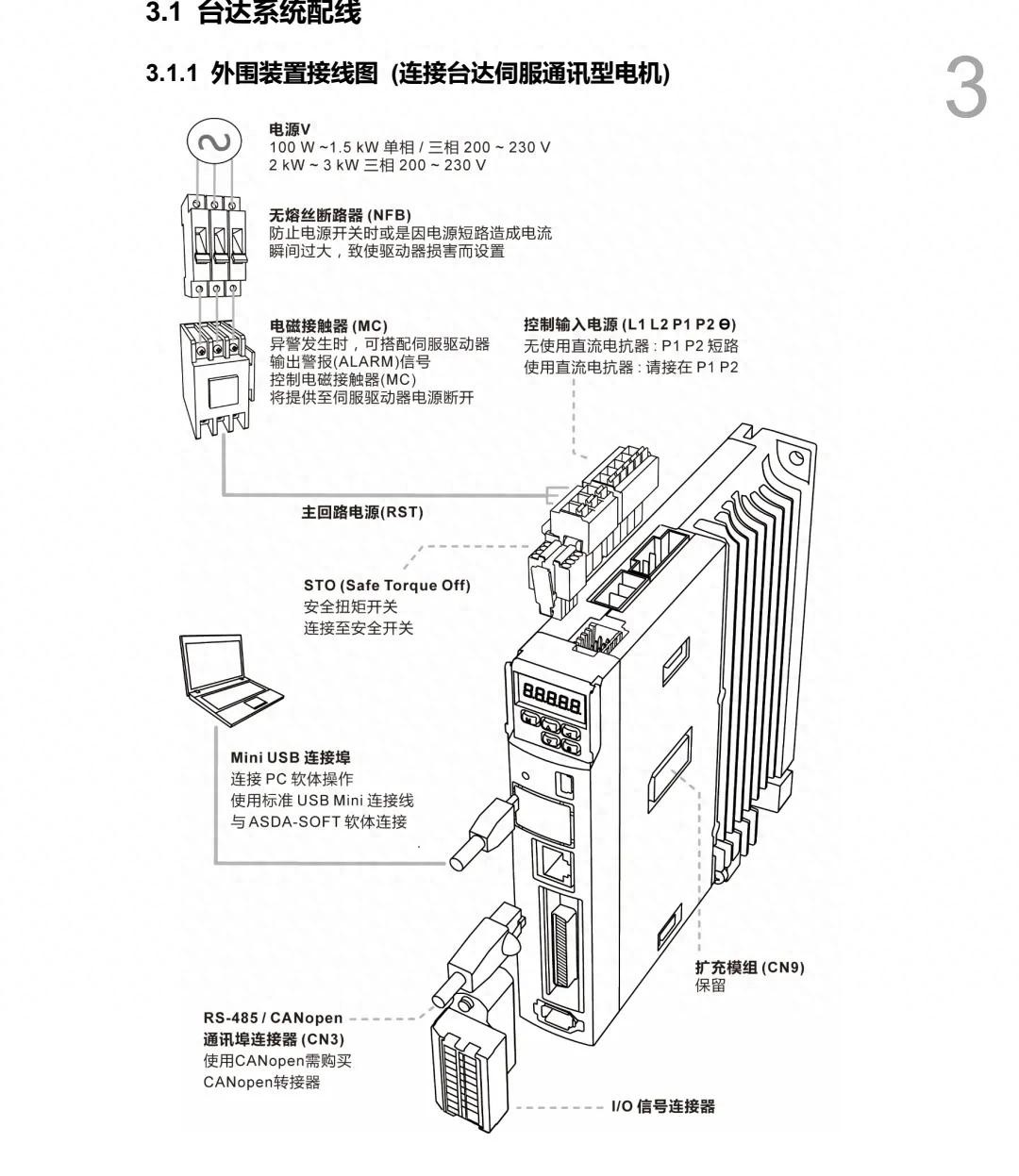

1.电源接线

主电源→[L1][L2][L3]（三相220V/380V)控制电源→[L1C][L2C]（单相220V，部分驱动器需地线→[ PE ]（必须接！防干扰和漏电）

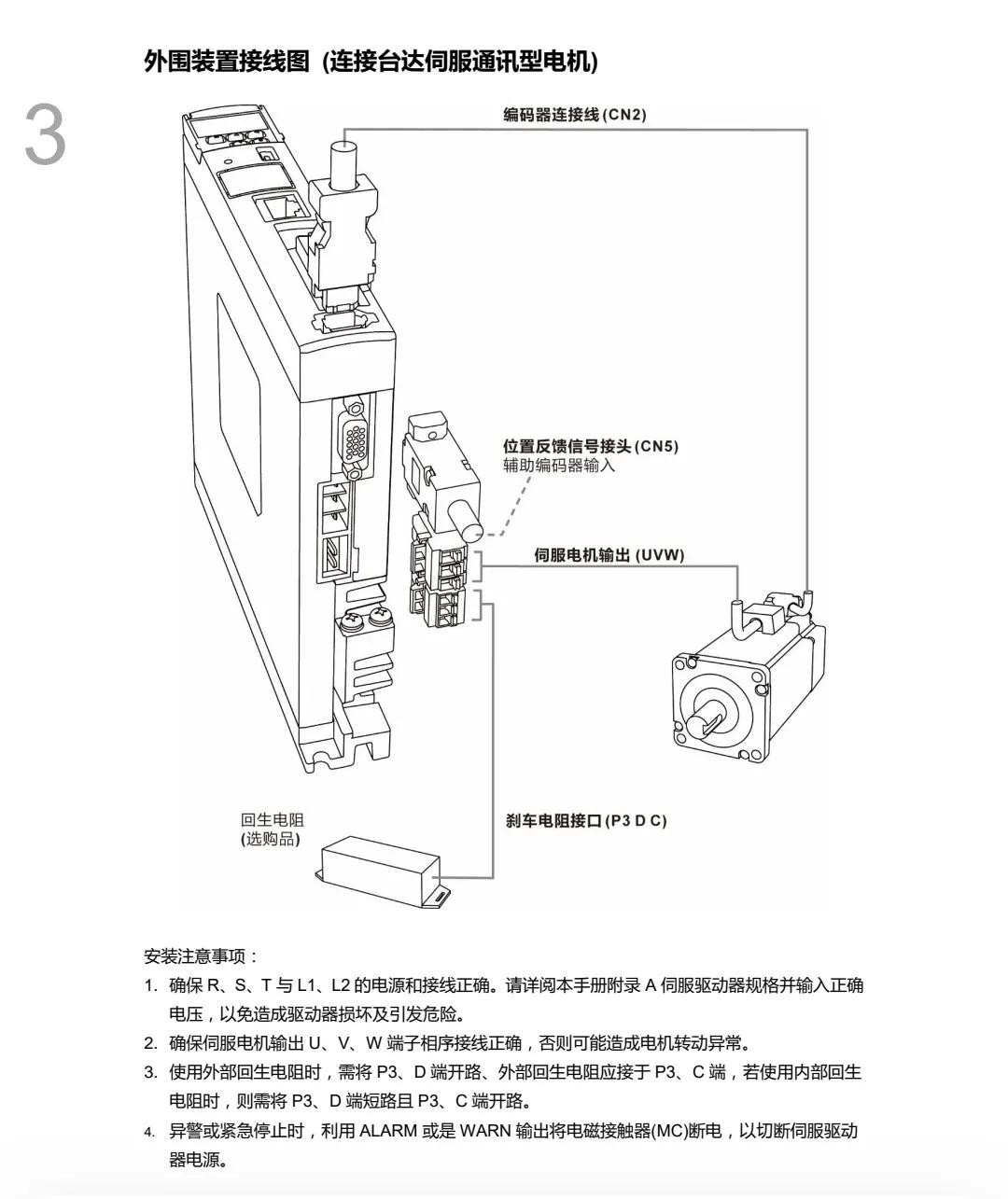

2．电机接线

驱动器→[ U ][ V ][ W ]→伺服电机

（注意： UVW 必须按电机标签对应接，不可随意调换！)

3.编码器接线（核心！)

编码器→[ A +][ A -][ B +][ B -][ Z +][ Z -]（反馈位电源→[5V][ GND ]（编码器供电）屏蔽层→接 PE 端子（防信号干扰）

作用：编码器像"眼睛"，实时告诉驱动器电机转了多少、转多快。

4.控制信号接线

脉冲信号→[ PUL +][ PUL -]（控制转速）方向信号→[ DIR +][ DIR -]（控制正反转）

使能信号→[ EN +][ EN -]（通电后需闭合才能启动）

．原理： PLC ／控制器发送脉冲信号（如"每秒1000个脉冲＝电机转1圈")。

二、工作原理（简化版）

1．指令输入：控制器发送脉冲信号（如"转10圈")。

2．驱动器处理：将信号放大，驱动电机转动。

3．实时反馈：编码器监测电机实际位置，送回驱动器。

4．闭环调节：驱动器对比"指令"和"实际位置"，自动修正误差。

（类似"导航系统":设定目的地后，实时修正路线）

三、关键图解示意

［控制器］→（脉冲／方向信号）→［伺服驱动器］（编码器反馈信号）←［伺服电机］

四、注意事项

1.安全第一：接线前必须断电，避免高压触电！

2.防干扰：编码器线、控制信号线需用屏蔽线，远离动力线。

匹配：驱动器设置电参数（如额定电流、编码器类型）。

4．试运行：先低速测试，观察编码器反馈是否正常。

常见问题：

．电机不转：检查使能信号是否接通，编码器是否供电。

．位置偏差：脉冲信号频率过高或干扰导致丢脉冲。

．抖动／异响
