毛细管网节点及工艺工法 流程图、构造原理、质量控制关键点

来源：机电天下公众号（id：mepbbs） 选自：名企机电节点及工艺工法图集222页word

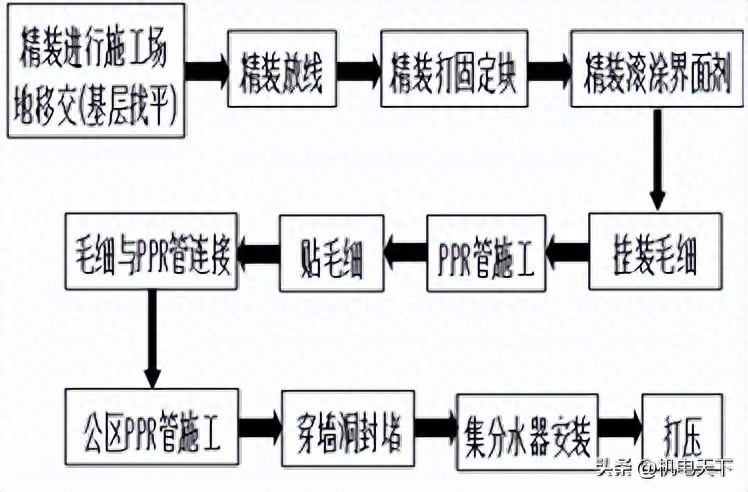

施工工艺流程图

说明

1. 精装修基层找平后进行移交

（1）铺装毛细管的结构顶板基面，应干燥、无油污、无凸凹不平，立面垂直度、平整度，平面水平度、平整度宜小于10mm。

（2）铺装毛细管的结构基面，应满足能承受至少 20kg/M2 的荷载，以避免毛细管及覆盖抹灰（喷灰）层的脱落。

2. 根据精装吊顶定位图，进行局部吊顶轮廓线进行放线定位

（1）毛细管集管安装隐蔽局部吊顶水平空间不小于200mm。

（2）根据精装机电点位图，进行灯具、消防设施、各种控制器等安装位置及尺寸定位放线，预留相应安装空间

（3）毛细管集管与边龙骨应保持必要安全的距离（≥100mm），避免龙骨对毛细管损坏。

3. 精装对有毛细主管位置打固定块（固定块尺寸为40mm*30mm）

（1）毛细管穿过局部吊顶龙骨与顶板的位置，应安装厚度不小于8mm，宽度不大于40 mm，间距不大于300mm的垫木，使龙骨与结构基面预留毛细管安装缝隙，严禁龙骨直接压在毛细管上。

4. 找平后的基面满刷界面剂，然后进行毛细管网塑料排扣部位粘接。

（1）粘接剂应确保对毛细管网无腐蚀作用；

（2）粘接剂涂刷（粘贴）宽度为50-100mm（建议刷100mm），粘接带涂刷间距根据毛细管网自带塑料排扣间距确定。

（3）在铺装毛细管网预留装饰件、灯位，传感器，消防喷头等的位置周围，毛细管网应适当做局部粘接。

5. 进行挂装毛细（每片毛细不低于3个固定点）

（1）固定位置应为毛细管席（网）的固定卡夹，毛细管席（网）的两个端头宜适当增加固定点，毛细管网的固定应呈梅花状分布。

6. PPR管施工：施工前放线，保证PPR管路顺直，固定牢固。

7. 毛细管网铺贴。

（1）毛细管席（网）铺装应平整，检查毛细管固定卡固定位置，毛细管应卡入固定卡的卡槽。

8. 毛细与户内支管连接。

9. 公共区域支管与立管施工。

10. 采用不燃材料对穿墙套管与管道外壁间进行封堵。

11. 集分水器定位、安装：

（1）分水器前应设置过滤器。

（2）分集水器主体上均应设置手动或自动排气装置。

（3）分集水器主体外表面均应做防结露处理。

（4）分集水器的安装位置和高度应该方便各类阀门的操作和满足设计要求。

12. 打压：

（1）毛细管网隐蔽前应根据设计试验压力进行压力测试。

（2）压力测试合格后，泄压到0.3-0.4MPa保持，直到施工结束，避免施工工程中对毛细管席（网）的损坏。

节点构造原理图

说明

毛细管网墙面安装：

1. 墙面毛细铺贴应平整，上下垂直。

2. 一次结构与后砌墙连接处应处理后再铺贴毛细管网。

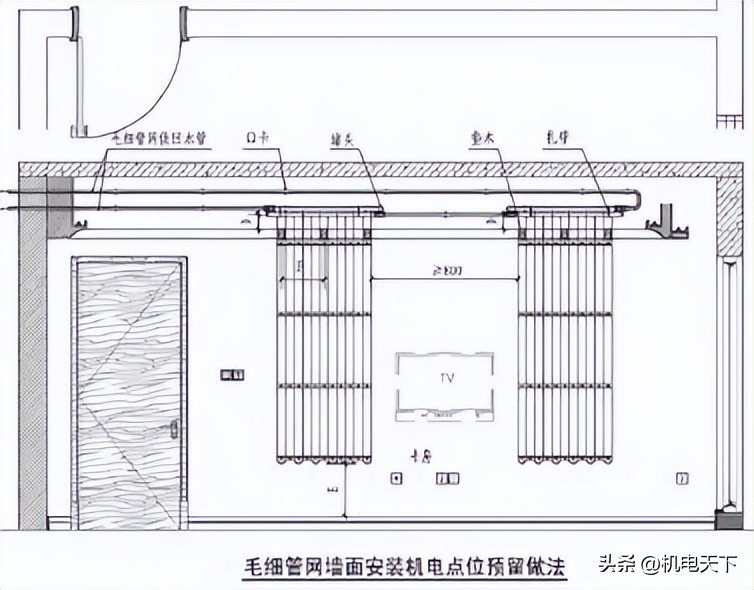

3. 墙面铺贴毛细时，如果墙面悬挂电器、灯具和其他装饰时，应预留安装点位，如左图所示。

4. 顶板毛细管网和墙上毛细管网共用一回路，当顶板与墙面的毛细管长度相差较大，为使水力平衡，墙面毛细管网采用串联连接后再与顶面毛细管网并联成一个回路。

5. 毛细管网集管在局部吊顶内安装时，集管距边龙骨D≥100mm；毛细管网距地面的距离E≥500mm，垫木之间的间距≤300mm。

6. 毛细管网长度根据层高确定。

7. 抹灰（喷灰）覆盖层宜选用石灰基、石膏基材料，抹灰厚度宜为 10 ～12mm, 抹灰层及饰面层总厚度不宜超过15mm；抹灰（喷灰）层施工应分几次进行，并设玻纤网等防开裂。

8.毛细管网安装环境温度不宜低于10℃。

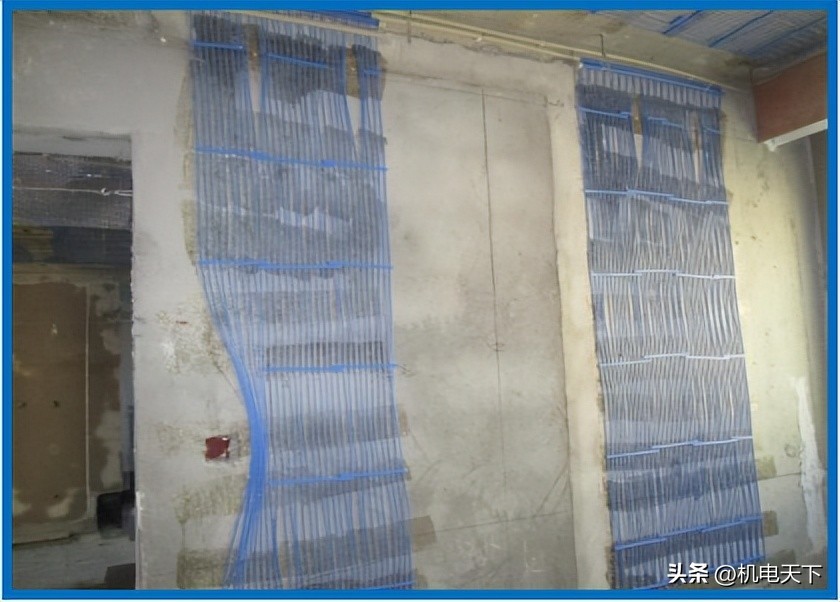

毛细管网—墙面安装

质量控制关键点

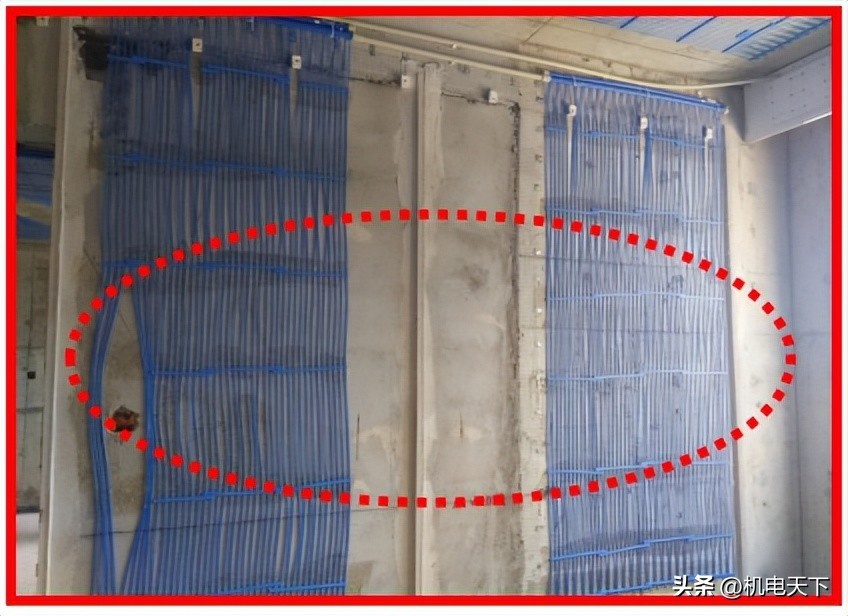

一次结构与后砌墙连接处未处理就铺贴毛细管网

一次结构与后砌墙处理后铺贴毛细管网

节点构造原理图

说明

毛细管网石膏板吊顶安装：

1. 顶面毛细铺贴应平整，且在精装吊顶线内。

2. 顶面毛细铺贴时，应避让装饰件、灯位、传感器等预留点位。

3. 顶面毛细铺贴完成后应打固定块固定，防止松动脱落。

4. 毛细管与安装基面的固定，采用液体胶粘结或不锈钢木螺丝固定方式。粘接剂涂刷（粘贴）宽度宜为50~100mm（建议刷100mm）,用胶粘接时应确保胶对细管席（网）无腐蚀方可使用。毛细管席（网）用专用固定卡夹固定，每片席子的固定点不得少于3个，呈梅花状分布，两个端头宜适当增加固定点。

5. 毛细管席（网）铺装应平整，检查毛细管固定卡固定位置，毛细管应卡入固定卡的卡槽。

6. 细管网穿石膏板处应预留7~10mm缝隙，并在缝隙两侧增加加强龙骨，加强龙骨距缝隙边应不大于100mm，辅龙骨间距不大于400mm。

7. 毛细管穿过龙骨的地方，需用厚度不小于8mm垫木垫在龙骨与顶板之间，龙骨不能直接压在毛细管上，垫木间距L≤300mm。

8. 抹灰（喷灰）覆盖层宜选用石灰基、石膏基材料，抹灰厚度宜为 10 ～12mm, 抹灰层及饰面层总厚度不宜超过15mm；抹灰（喷灰）层施工应分几次进行，并设玻纤网等防开裂。

9.毛细管网安装环境温度不宜低于10℃。

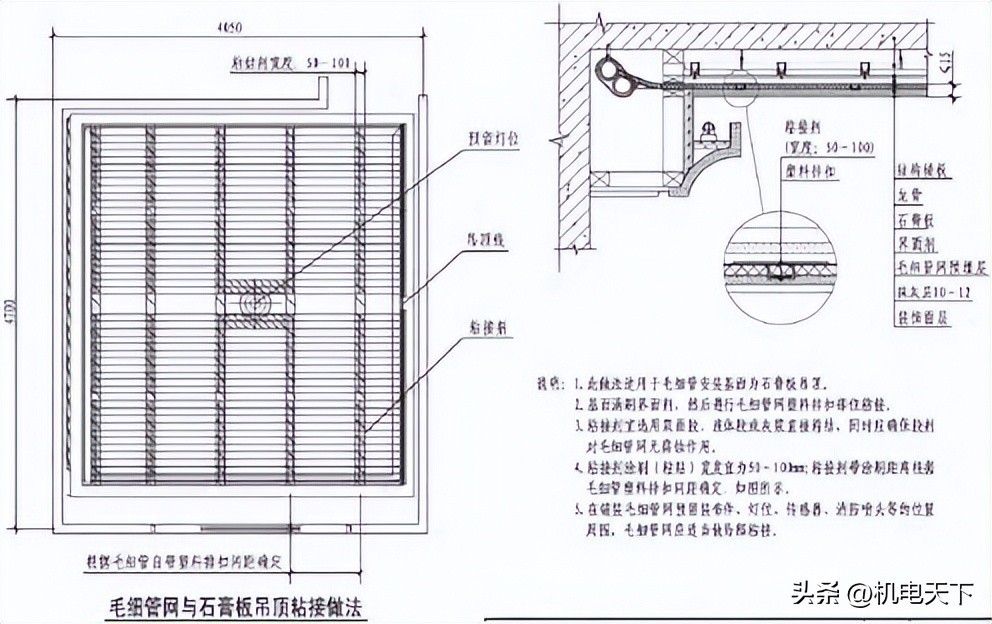

毛细管网—石膏板吊顶安装

质量控制关键点

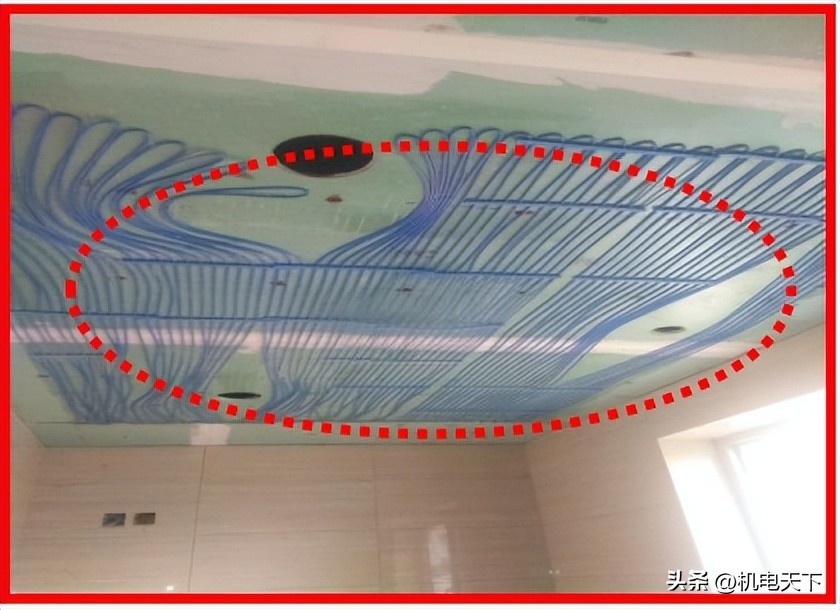

石膏板吊顶毛细管网未固定

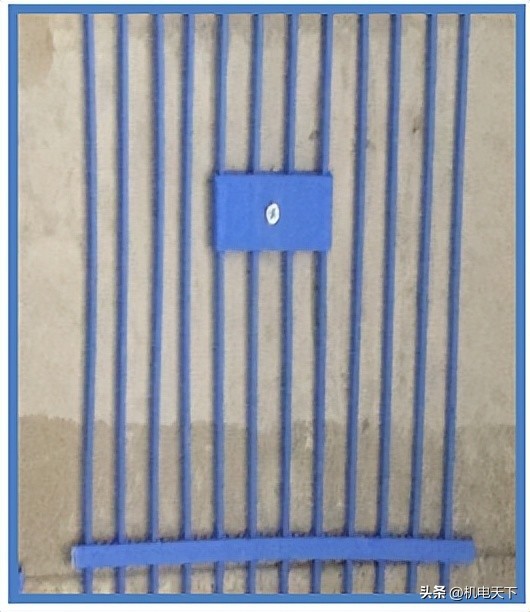

毛细管网用固定卡固定

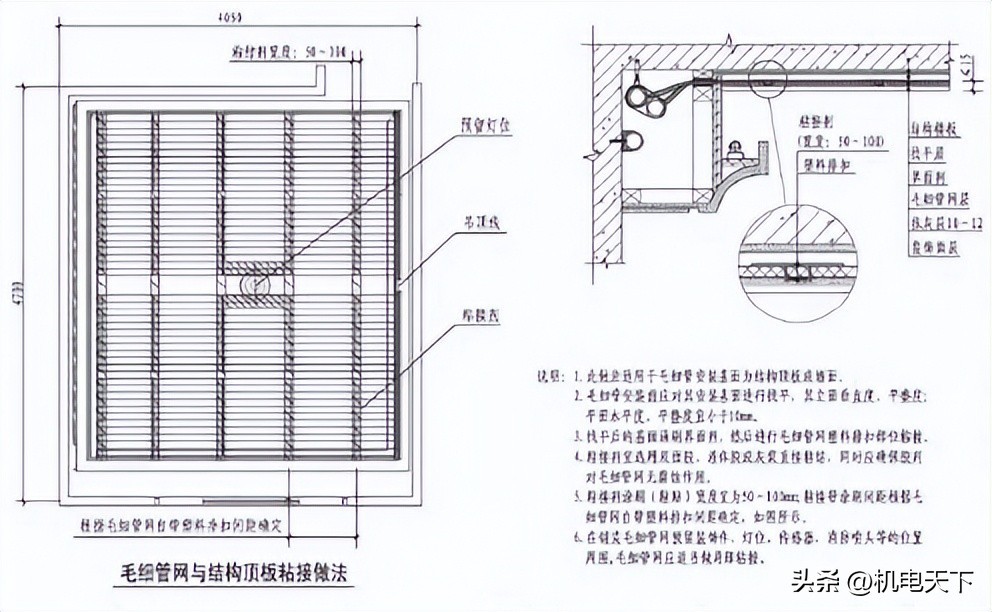

毛细管网—结构顶板安装

节点构造原理图

说明

毛细管网与结构顶板做法：

1. 在铺装毛细管席（网）的基面上满刷滚界面剂，待界面剂干后进行毛细管铺装。

2. 铺装毛细管网时，在预留装饰件、灯位接线盒（直径300mm，也可根据具体情况扩大）、传感器、消防喷头、开关插座盒等的位置需避让出足够空间，周围毛细管网应适当做局部粘接。

3. 毛细管与安装基面的固定，宜采用液体胶或灰浆直接粘结等方式,粘接剂涂刷（粘贴）宽度宜为50~100mm（建议刷100mm）,胶粘接时应确保胶对细管席（网）无腐蚀方可使用。

4. 毛细管网的固定应用专用固定卡夹，每片毛细管网固定管卡不得低于3个，管卡呈梅花状分布，两个端头宜适当增加固定点。

5. 毛细管席（网）铺装应平整，检查毛细管固定卡固定位置，毛细管应卡入固定卡的卡槽。

6. 抹灰（喷灰）覆盖层宜选用石灰基、石膏基材料，抹灰厚度宜为 10 ～12mm, 抹灰层及饰面层总厚度不宜超过15mm；抹灰（喷灰）层施工应分几次进行，并设玻纤网等防开裂。

7.毛细管网安装环境温度不宜低于10℃。

质量控制关键点

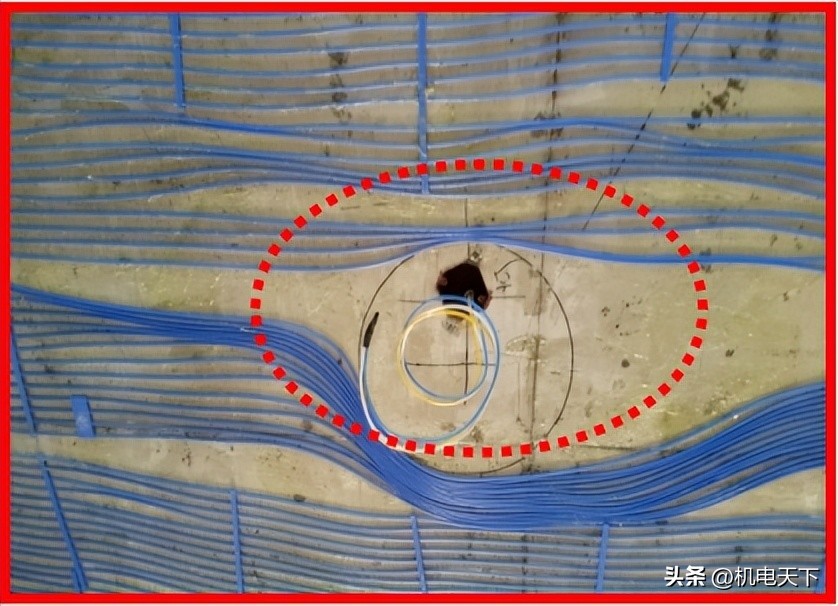

毛细管网遇灯位接线盒位置改变时未及时调整

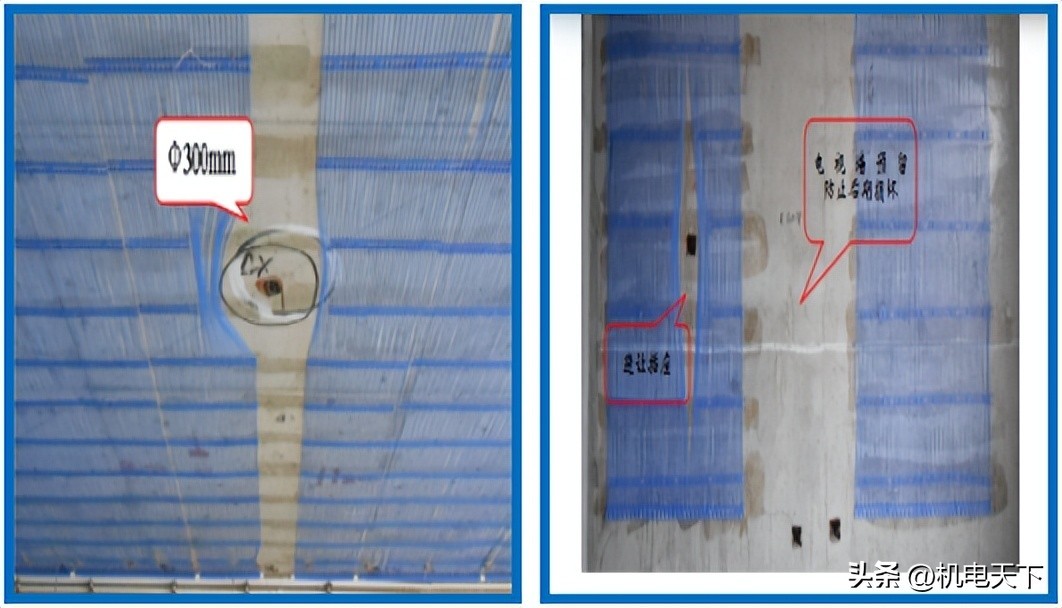

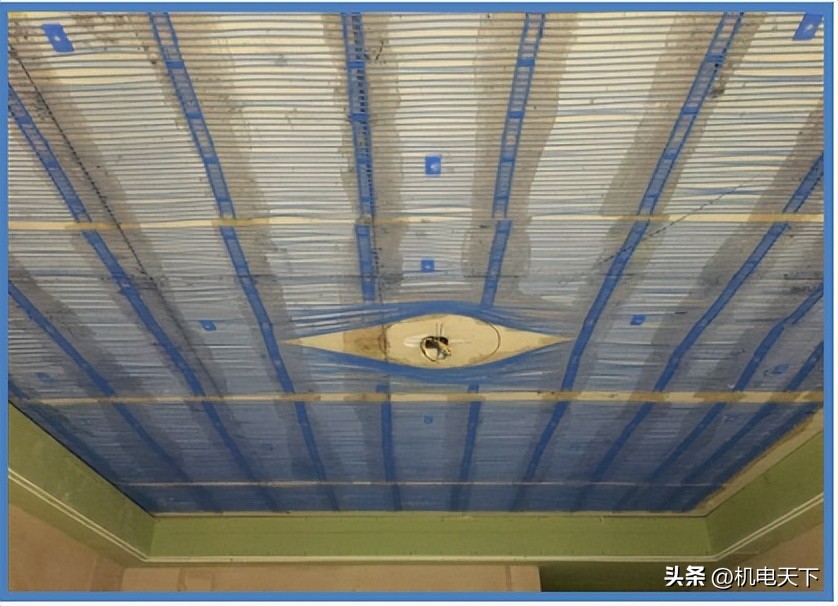

毛细管网在灯位接线盒（直径300mm）、开关面板的位置避让出足够空间

毛细管网—其他

质量控制关键点

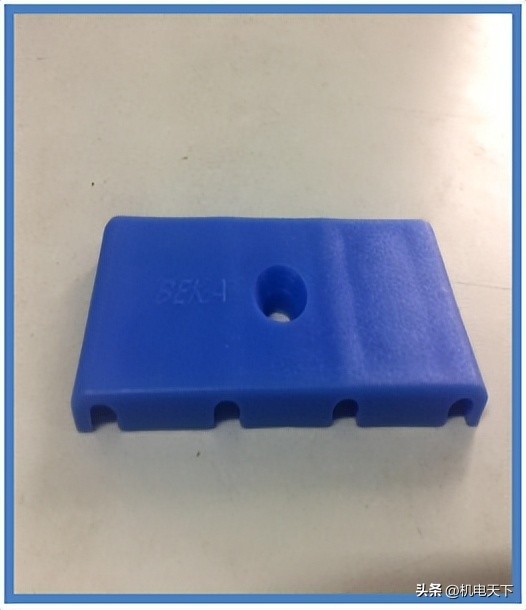

毛细管卡标准照片

毛细管卡标准照片

质量控制关键点

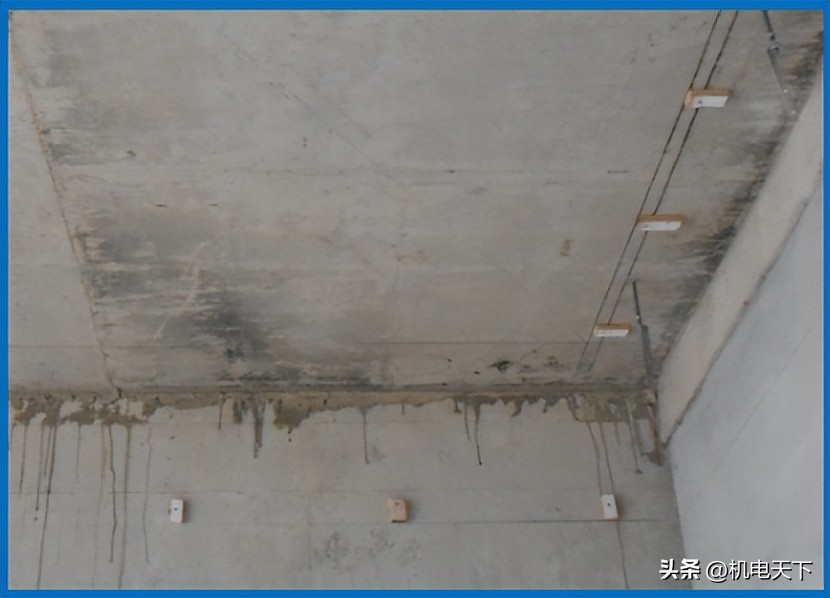

毛细管穿过局部吊顶龙骨与顶板的位置，应安装厚度不小于8mm，宽度不大于40 mm，间距不大于300mm的垫木

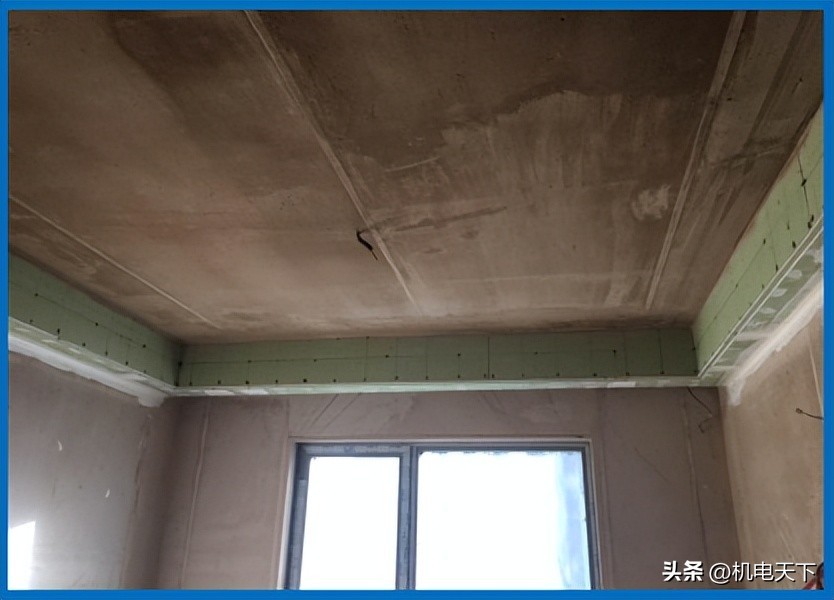

抹灰（喷灰）覆盖层宜选用石灰基、石膏基材料，抹灰厚度宜为 10 ～12mm, 抹灰层及饰面层总厚度不宜超过15mm；抹灰（喷灰）层施工应分几次进行

毛细管网—分集水器

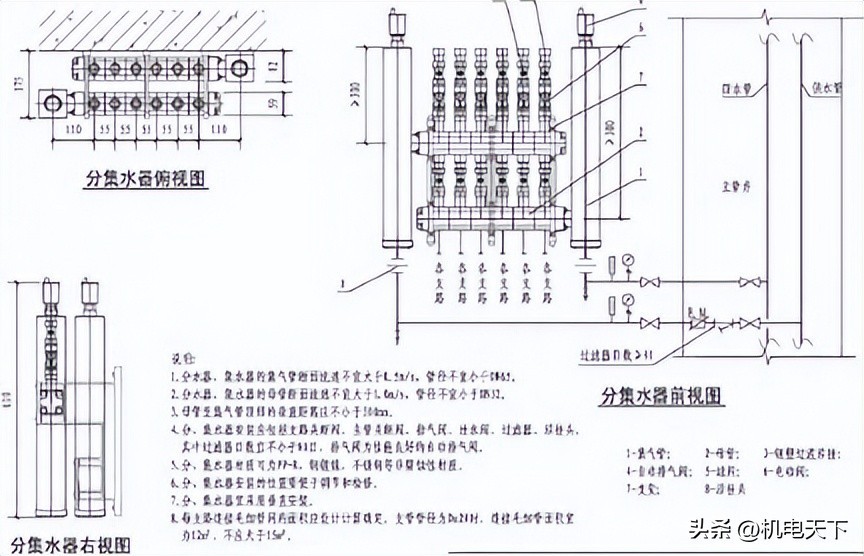

节点构造原理图

说明

分、集水器安装：

1. 分集水器安装位置应便于空调二次水立管的支管安装。

2. 分集水器安装位置应便于调节和维修，分水器在上，集水器在下。

3. 分集水器宜采用垂直安装。

4. 分集水器各支路及阀部件应做保温处理。

5. 分集水器及各支管应安装支吊架固定。

6. 分集水器各支路应有标示：对应房间名称、供回水流向。

7. 分集水器及管道保温应严密无破损。

8. 毛细管除隐蔽前压力试验合格，在隐蔽过程中及隐蔽后整个施工过程中应保持带压，并随时监测，后续各专业施工对其的损害，及时发现及时修复。

质量控制关键点

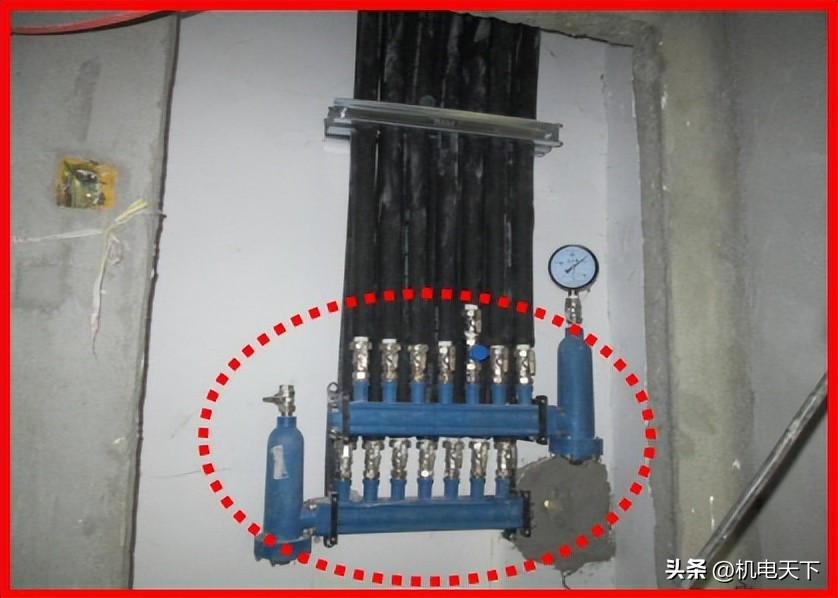

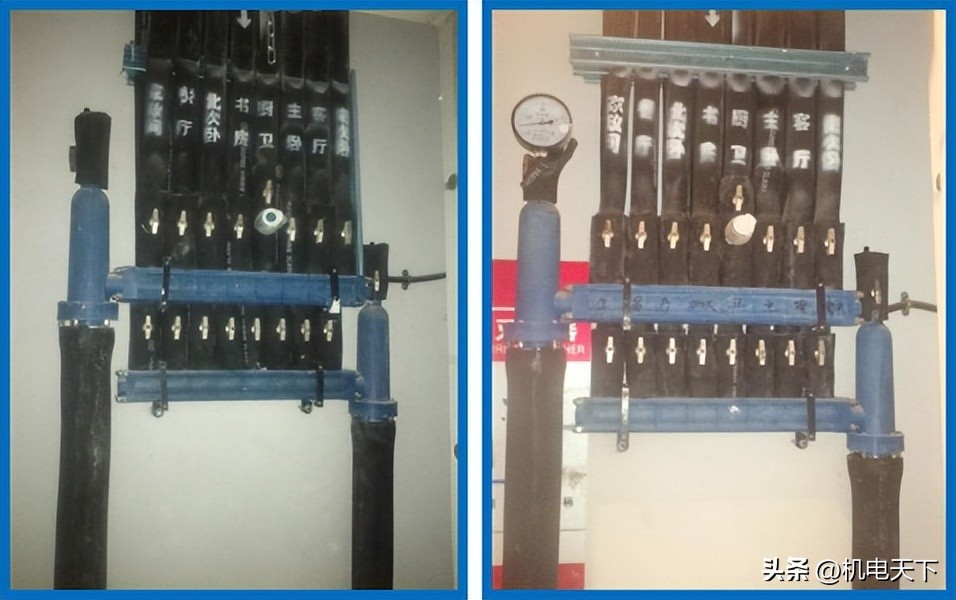

阀门未保温，各支路无标示

阀门保温，各支路应有标示：对应房间名称、供回水流向
