2023 年 6 月 30 日，华硕中国区总经理 TONY 大叔在 B 站上为大家展示了华硕集成 M.2 插槽的概念显卡，这是继 5 月份华硕推出背插式 " 无电源线 " 概念显卡后，再一次从消费者实用性角度研发概念显卡。

本次概念卡选择了 DUAL 4060Ti 作为原型进行开发，这是一款双轴流风扇小尺寸 40 系显卡，散热规模足够应付 4060Ti 百瓦出头的 TDP，2.5 槽宽度与 22.7cm 短卡设计，主流的大小机箱都能畅行无阻，这款概念显卡的正面与普通显卡并无区别，我们来看看背面。

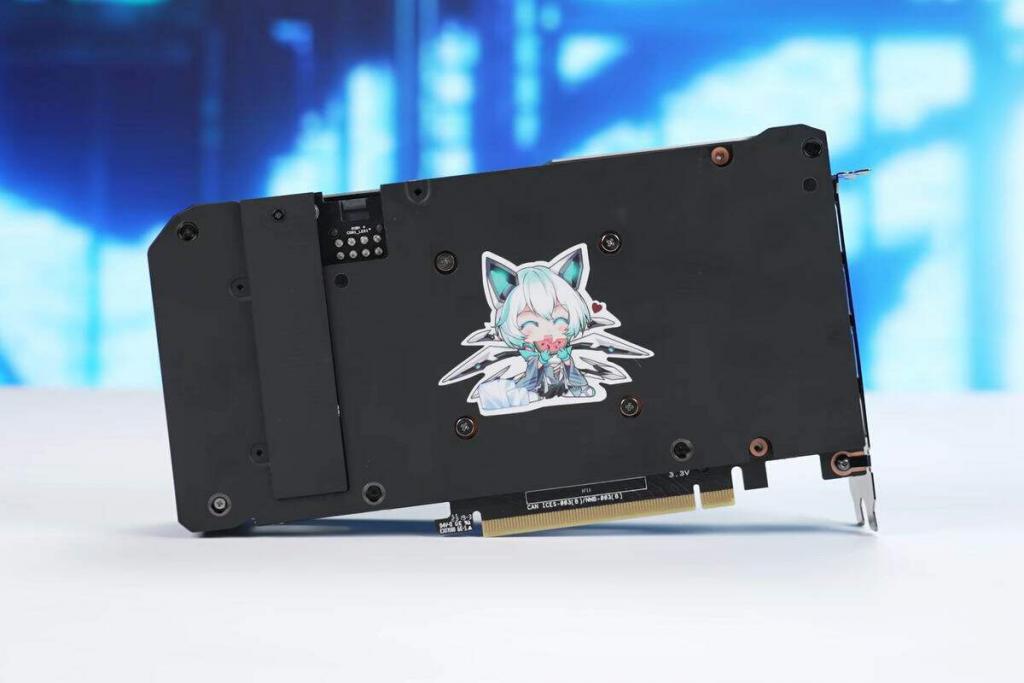

显卡背面可以看到，全覆盖金属背板在 8pin 供电接口旁采用分体式处理，小盖板打开里面是 M.2 硬盘插槽。

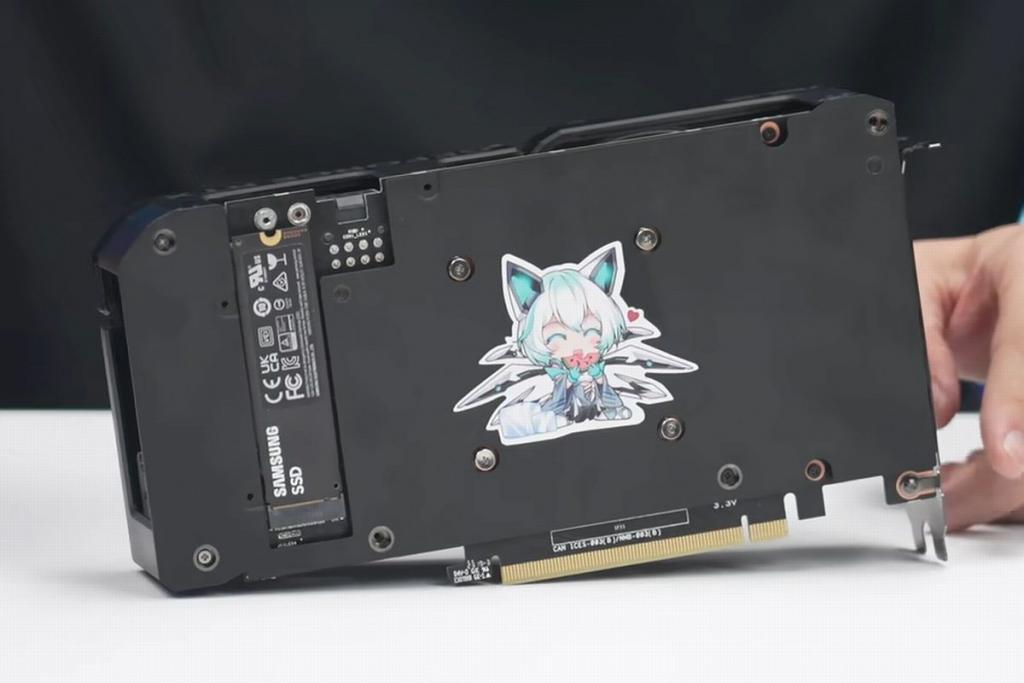

小盖板打开后可以看到已经安装了一根 980 Pro 2TB 固态硬盘。

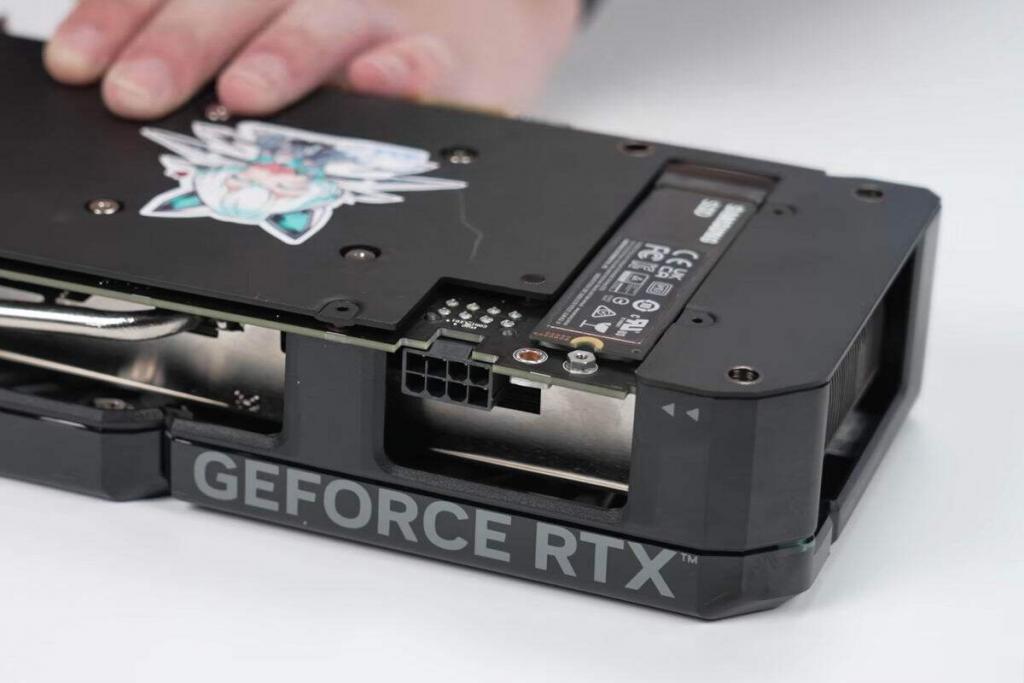

另一个角度看看拿掉 M.2 盖板后的样子，M.2 插槽为 M-Key 设计，采用反向母座插槽，安装后，固态硬盘的颗粒是朝向散热鳍片与风扇那一边。

通过拆解可以看到，显卡散热器通过导热硅胶垫与固态硬盘颗粒面接触，让巨大的显卡散热器传递热量，并经由风扇进行主动散热。

普通主板 M.2 插槽一般位于主板下方、CPU 底座与显卡旁边，需要拆装或者添置 M.2 固态硬盘时，必须先拆卸显卡，再通过刁钻的角度才能完成操作，是个十分折腾的过程。华硕显卡背部设计了 M.2 固态硬盘槽后，用户拆装或添置 M.2 固态硬盘无需拆卸显卡，可以直接操作。

主板通过通道拆分功能，让 PCIe X16 插槽变成 PCIe X8 + X8，带宽分别供应显卡、M.2 固态硬盘使用。由于 NVIDIA 限制了 RTX 4060、RTX 4060Ti 这些入门级显卡的 PCIe 带宽，从 16X 限制为 8X，所以该显卡并不会因为主板通道被拆分而导致性能损失。

显卡 M.2 插槽走的是 CPU 直连通道，与之对比，部分主板上的 M.2 插槽是经由 PCH 通道传输数据。测试发现，与操作是否流畅有更大关系的 4K Q1T1 与 4K Q32T16，显卡 M.2 数据组比 主板 M.2 数据组读写速度都更快，这也得益于显卡 M.2 插槽采用 CPU 直连的关系。

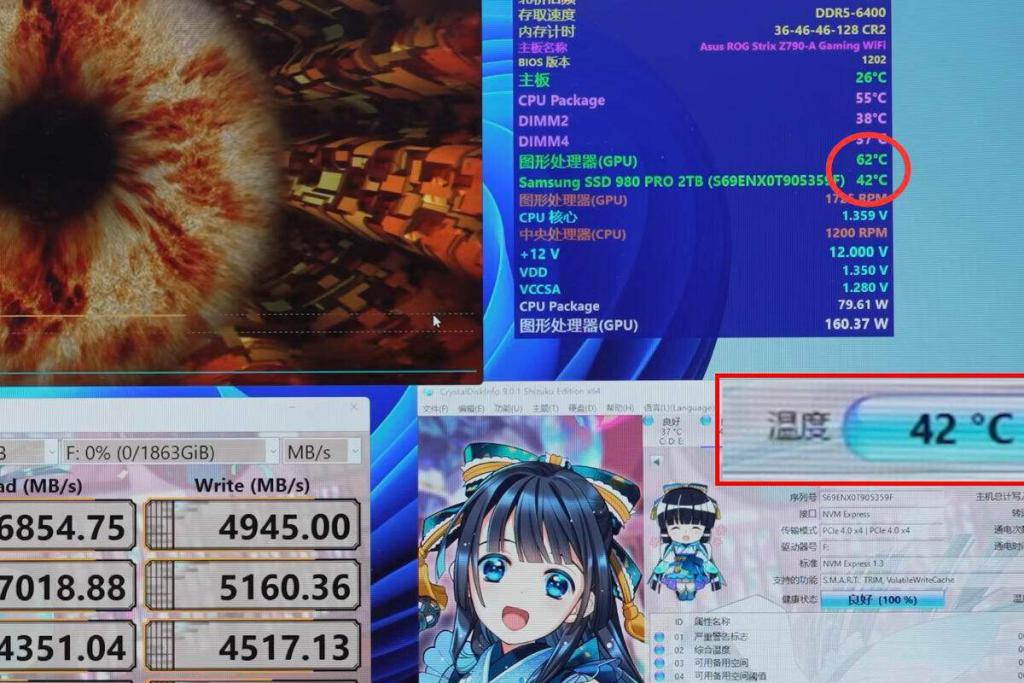

有小伙伴担心，固态硬盘与显卡散热片接触是否会让显卡的热量传递给固态硬盘，这里也进行了温度测试。在 Furmark 烤机温度达到均衡后，显卡温度为 62 ° C，固态硬盘温度为 42 ° C。与之对比，普通主板 M.2 插槽只有被动散热，在显卡烤机时会导致主板 M.2 固态硬盘被烘烤，温度达到 50-60 ° C 甚至更高，可见显卡 M.2 固态硬盘的散热效果更为优越。

充电头网总结

很高兴看到华硕不断尝试做出新突破，通过改善板卡等设计带来更好玩的硬件，也让 PC DIY 玩家看到曙光。华硕 M.2 插槽概念显卡选用 RTX4060Ti DUAL 这款双风扇短卡进行二次开发，在显卡上加入了 M.2 固态硬盘插槽，并让固态硬盘与显卡散热器连接进行降温。通过主板拆分 PCIe 通道功能，让 16X 插槽拆分为 8X + 8X，实现 RTX4060Ti 显卡性能不降低、显卡 M.2 固态硬盘享受 CPU 直连的高性能读写，速度更快、温度更低，且拆装、添置硬盘更为方便。

目前该显卡仍在概念产品阶段，希望未来能与背插主板、无供电线显卡一同进行量产，为 PC DIY 市场带来新玩法。
